Набор фрез — 105 фото типов конструкций и особенностей режущих кромок

Фрезеровочный станок дает практически неограниченные возможности по обработке материалов. Обработка осуществляется с помощью фрезы, которая может быть совершенно различной формы и вращающейся в станке со скоростью до 25 000 оборотов в минуту.

С помощью фрезерования можно обрабатывать поверхности: создавать всевозможные плинтуса и карнизы, вырезать на поверхностях кромки и канавки, имеющие декоративное назначение, вырезать пазы и углубления для соединения деталей мебели, установки дверных ручек и замков.

В этой статье детально описано как выбрать набор фрез в зависимости от различных параметров.

Краткое содержимое статьи:

Разновидности диаметров фрез и их выбор
В первую очередь необходимо выяснить какого диаметра фрезы используются в имеющемся оборудовании. Существует два варианта измерения: в миллиметрах (6, 8 или 12 мм) или в дюймах (1/4 или 1/2 дюйма).
При пересчете дюймов в миллиметры и наоборот могут получиться очень близкие значения, и если так вышло, то такие фрезы не совместимы с оборудованием.

Необходимо приобретать инструмент соответствующего диаметра, указанный как на станке либо в миллиметрах, либо в дюймах. Вызвано это тем, что фреза вращается с очень большими оборотами, поэтому малейшие несоответствия в диаметре могут привести к аварии.
Крупные производители выпускают инструмент любого диаметра и в любой размерности. Например, можно приобрести набор фрез bosch, точно подходящий к имеющемуся оборудованию.
Типы конструкции режущих кромок
В зависимости от назначения фрезы могут иметь различную конструкцию режущих кромок. Самыми распространенными и недорогими являются сборные фрезы. Она состоит из болванки, к которой приварены режущие кромки.

Режущие кромки могут быть сменными. В этом случае их можно снять для заточки или просто перевернуть, если один конец затупится.
Существуют также не составные фрезы из монолитного материала. В них рабочие резцы вытачиваются прямо в единой заготовке. У такой фрезы не может отломиться нож ни при каких обстоятельствах, но к сожалению, её можно затачивать всего несколько раз. После этого инструмент приходит в негодность.

Виды материалов для изготовления фрез
Для работы с алюминием и мягкими породами дерева используются фрезы, изготовленные из быстрорежущей стали, производители фрез на них наносят маркировку HM.

Для обработки твердых материалов используются фрезы из твердосплавной стали и имеют маркировку HSS. Эти фрезы достаточно хрупкие, поэтому при обработке твердых материалов их лезвия могут выкрашиваться. Наборы фрез для металла выпускаются преимущественно из этого сплава.
Подборка набора фрез по дереву для мастерской
Фрезы подбираются в зависимости от планируемых к выполнению задач. Их назначение и принцип работы легче понять, изучив фото набора фрез.
Наиболее распространенными являются кромочные и пазовые фрезы и их разновидности.

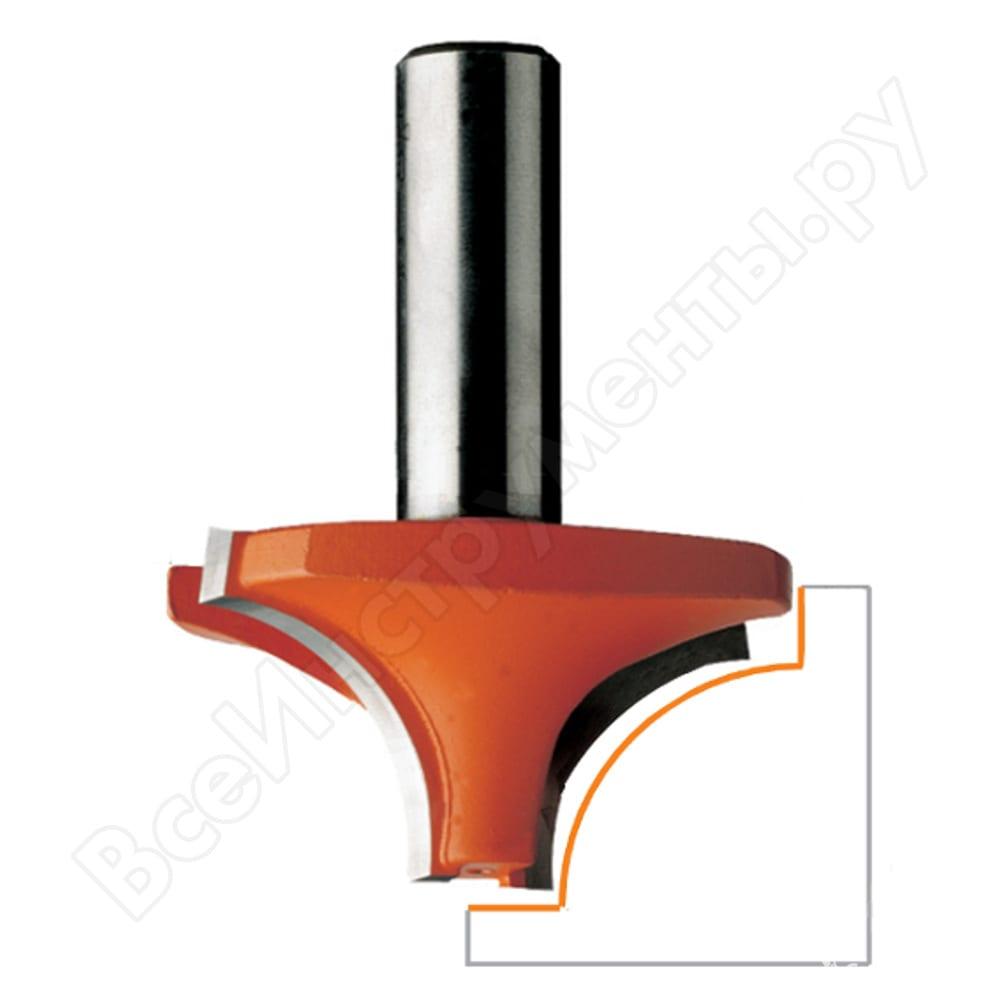

Кромочные фрезы обрабатывают боковые поверхности, создавая различные декоративные углубления. Пазовые фрезы создают отверстия различной необходимой формы в материале.
Ниже представлены основные типы фрез, причем каждая фреза выпускается нескольких диаметров, поэтому в профессиональной мастерской число используемых инструментов достигает нескольких десятков:
Концевой инструмент – используются для обработки угловых поверхностей заготовок.

Пазовые фрезы – необходимы для создания паза в заготовке. Этот инструмент имеет плоский торец. Обработка осуществляется торцевой частью. Работа с ними требует навыков, можно пользоваться шаблонами. Без него очень сложно сделать углубление нужной формы.

Дисковые фрезы – по своему назначению аналогичны пазовым фрезам, но в них работает боковая часть, то есть периферическая, а не торцевая.
Галтельные фрезы – вырезают углубления в форме канавок в материале. От глубины их погружения зависит глубина и ширина канавки, поэтому они универсальны.
Пазовый инструмент в форме буквы V – по назначению эти фрезы похожи на галтельные фрезы. Они создают не полукруглую канавку, а канавку с ровными стенками которые лежат под углом 90 градусов.

Шиповая фреза с расширяющимся конусом – используется при создании столярных соединений «ласточкин хвост».
Комбинированный инструмент – соединяет свойства и характеристики фрез для создания пазов и шипов.
Конусный инструмент – с его помощью обрабатываются наружные углы заготовки таким образом, что создаются фаски нужного размера и наклона.

Калевочный инструмент – используются для создания фасок полукруглой формы.
Четвертные фрезы – используются при изготовлении рам для окон из дерева.
Комбинированные фрезы – необходимы для создания соединительных элементов. Комбинированный инструмент соединяет в себе два инструмента: шиповой и пазовый и создают оба элемента в двух изделиях за один проход.

Это существенно экономит время работы над изделием. Такие фрезы нужны, например, для производства вагонки из дерева.
Самым рациональным набором фрез для ручного фрезера будет такой набор: несколько кромочных и пазовых фрез, в том числе «ласточкин хвост», один фигурный и один угловой инструмент.
Фото набора фрез

Также рекомендуем посетить:
Фрезы по дереву для станков
На сайте Станкофф. RU вы можете купить фрезы для фрезерных, четырехсторонних и других станков ведущих производителей. В наличии и под заказ более 748 моделей насадных фрез по дереву для станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Фрезы для деревообрабатывающих станков
Применение фрезеровочного оборудования для создания или реставрации изделий из древесины намного увеличивает потенциал профессиональной деревообработки. Предлагаемые нашей компанией промышленные фрезы для станков с универсальными возможностями или узкой специализацией позволяют ускорить процесс изготовления элементов, значительно снизить себестоимость производства и в полной мере реализовать творческие замыслы мастеров при декоративном оформлении мебели, предметов быта, отделке входных и оконных групп. Компания «КАМА Станкоинструмент» осуществляет продажу фрез, изготовленных на ведущих отечественных и зарубежных заводах.

Фрезы по дереву, представленные в нашем каталоге, являются съемной рабочей деталью станков, на которых выполняется изготовление плоских или фасонных элементов из любых видов древесного материала. Приспособление относится к специальным видам расходного оборудования и предназначено для обработки деревянных заготовок с целью создания профилированной поверхности. Для создания оснастки используются твердые сорта стали, имеющие мелкозернистую структуру.
Основу чистого и точного результата при использовании фрезы для станков определяет ряд факторов, влияющих на качество и скорость обработки:

полное соответствие параметров оснастки характеристикам оборудования;

правильный выбор рабочего режима;

соблюдение условий перезаточки режущей кромки.
Стоимость фрез формируется в зависимости от наружного диаметра и качества металлического сплава, применяемого производителем при изготовлении корпуса и напаек для режущего полотна.
Сфера применения
Разнообразные марки фрез находят применение во всех отраслях промышленности, деятельность которых связана с производством изделий из древесины. Для работы по созданию профилей прямолинейной или криволинейной конфигурации используются агрегаты различного типа:

фрезерные;

сверлильно-пазовальные;

строгальные;

копировальные;

шипорезные;

комбинированные.
Каждый вид оборудования требует применения инструмента со специфическими свойствами. Большой выбор современной оснастки предоставляет возможность приобрести фрезы по дереву с необходимыми параметрами, отвечающими технологическим особенностям станка и характеру предполагаемых работ. Применение расходников не имеет ограничений при обработке древесины. Инструменты с одинаковой точностью используются для профилирования заготовок из твердых пород дерева, ДСП и ламинированных материалов, обеспечивая чистоту и качество результата независимо от конструкции и цены фрез.

Принцип действия и особенности конструкции
Высокая скорость вращения фрезерных фрез совмещается при работе станка с поступательным движением инструмента, которое производится по прямой линии или винтообразно. Остро заточенные ножи изготавливаются из нескольких видов закаленной стали и устанавливаются на корпусе путем напаивания или механического закрепления. Для обработки разных видов древесины производители профессиональных фрез применяют различные комбинации металлических сплавов.
Классификацию деревообрабатывающих фрез выполняют на основании:
материала полотна и режущей части;

геометрической формы конструкции;

количества и конфигурации рабочих зубьев;

способа крепления лезвий к корпусу.
К основным характеристикам инструмента относят направление вращения и расположение оси по отношению к поверхности заготовки. Детали работают в разных направлениях подачи и со скоростью порезки от 800 до 2000 м/мин.
Подача цилиндрической фрезы происходит параллельно деревянной поверхности, а торцовочную обработку отличает перпендикулярное осевое расположение, позволяющее зубьям на корпусе и торце детали иметь одновременный контакт с древесиной. Способы вращения инструмента подразделяются на движение в попутном направлении или встречном, характеризующимся плавным увеличением нагрузки и большей глубиной обработки. При использовании попутного перемещения фрез для деревообрабатывающих станков должно применяться оборудование с достаточной жесткостью и виброустойчивостью конструкции, способной компенсировать явление удара в процессе работы.
Для установки расходников с увеличенным диаметром посадочного отверстия применяют специальные патроны и втулки. Если в оправке оборудования не предусмотрена резьба для винтового крепления, гидравлическую втулку для фрезы заказать придется отдельно.
Фрезы для деревообработки: основные виды
Разницу между насадным и концевым типом инструмента определяет способ установки на фрезеровочное оборудование. Первый тип фрезы для деревообработки оснащен отверстием для насадки на шпиндель станка, а второй закрепляется на рабочем вале при помощи цангового патрона, надежно удерживающего хвостовик детали.
В зависимости от геометрической формы и конструкции режущей кромки выделяют следующие разновидности фрез для резьбы по дереву:
Торцовые, отличаются высокой производительностью. Имеют профилирующую кромку на верхней части ножей.

Фасонные, оснащенные затылованными или остроконечными зубцами. Используются при изготовлении фигурных элементов с пазами и углублениями.

Фрезы цилиндр, с прямыми или винтообразными зубьями, применяемые для обработки ровной поверхности разной ширины.

Угловые, имеют коническую форму и режущую кромку на одной или 2 сторонах. Подходят для обработки наклонных поверхностей.

Дисковые, имеющие цилиндрическую форму. Применяются для создания уступов и пазов небольшой глубины.

Концевые, с лезвиями наклонного и винтового типа. Используются для заглубления и зачистки канавок.

Шпоночные, относятся к двухзубой категории. Необходимы для изготовления пазов.
При одновременном выполнении нескольких видов профилирования заготовки используется комплект фрез, дающий возможность сочетать черновую и чистовую обработку поверхности.
Насадные фрезы: особенности и классификация
Фрезы насадные применяются для обработки заготовок и конструкций из дерева. Изготавливаются они из специальных материалов повышенной твердости: алмаз, высоколегированная сталь, сверхтвердые сплавы. Свое название фреза получила потому, что она насаживается специальным отверстием на шпиндель. Именно этот элемент обусловливает вращение и перемещение режущего инструмента над обрабатываемой поверхностью. В деревообработке при помощи фрезы получают точные профили, различные канавки, пазы, уступы и многое другое.
Если на шпинделе имеется нарезка, то фреза крепится при помощи гайки, которая затягивается на свободном конце, зажимая инструмент. Регулируется положение фрезы просто перемещением шпинделя по направлению вверх-вниз. Если резьба отсутствует, то крепление производится при помощи зажимного патрона и цанг, которые устанавливают в отверстия на торцевых положениях корпуса. Чтобы осуществить сжатие и прочный охват фрезы, цанги перемещают по их оси.
1. Цельные фрезы
Различие типов фрез насадных по дереву определяется по способу крепления лезвий к корпусу. Цельные виды имеют большой ресурс использования. Фреза цельная производится из особо прочных инструментальных сплавов. По форме зуба они подразделяются на:
незатылованные;
затылованные.
Первый вид используют для выполнения пазов, в случае, если расположение волокон в обрабатываемой детали поперечное или долевое. Зубья у них острозаточенные, задняя поверхность – прямолинейная. К плюсам незатылованных фрез можно отнести их упрощенную конструкцию, более высокое качество обрабатываемой поверхности, а их стойкость выше в три раза по сравнению с затылованными зубьями.
Второй тип – затылованные фрезы. У этих конструкций зубья имеют сложную геометрическую форму. Затачивать их нужно только по передней плоскости, переточка может изменить геометрические параметры. Поэтому при настройке станков следует вносить коррективы, принимая во внимание возможное изменение диаметра фрез. Задняя поверхность у них – криволинейная. Применяются для профильных деталей.
По сравнению с незатылованными, они проигрывают в качестве стойкости и имеют повышенный расход стали.
2. Составные виды
Они имеют неразъемное соединение лезвий с корпусом, которое выполняется пайкой. Фреза обладает высокой стойкостью и экономичностью в расходе инструментальной стали. Они тоже имеют разделение на затылованные и незатылованные, использование бывает одиночным и блочным. Область применения и использования их более широкая за счет того, что можно обрабатывать составными фрезами твердые породы деревьев.
Основное положительное качество составного инструмента заключается в возможности замены пластин по истечении срока их годности, и в использовании того же корпуса.
3. Сборные фрезы
Они включают в себя корпус, лезвия и механизм, обеспечивающий крепление и регулировку фрезы. При правильном ее выборе обеспечивается масса достоинств в применении:
уменьшается расход стали;
увеличивается срок эксплуатации корпуса;
обеспечивается постоянный диаметр резки;
подготовка устройства к работе становится проще;
отсутствует вылет ножей из корпуса.
Фрезы сборные отлично подходят для работ при отделке заготовок с плоской поверхностью. Они используются в станках продольно-фрезерного типа. Сборные конструкции нашли широкое применение, так как обеспечивают возможность использования различных лезвий: фреза с напайками из твердых сплавов, тонкие фрезы из высоколегированной стали и лезвия специальной конфигурации. Напайки инструмента бывают из твердых сплавов, НМ напайки для алюминиевого профиля, победитовые – для бетона и др.
Купить насадную фрезу – это верное решение, особенно если вы любитель мастерить что-либо своими руками. Каждый вид фрез имеет свои достоинства и недостатки, поэтому подбирать их нужно с учетом того, в какой области вы будете их использовать. В хозяйстве желательно иметь несколько видов. К тому же это немалая экономия средств в выполнении домашних работ по дереву, потому что вам не надо привлекать наемную силу для их осуществления.
Как правильно выбрать фрезы
Ассортимент расходного инструмента в современной продаже позволил деревообработчикам забыть о проблеме, с которой несколько десятилетий назад сталкивались мастера, не знающие где купить фрезы хорошего качества и с невысокой стоимостью. Отечественные детали успешно конкурируют с импортными изделиями. Украинские производители выпускают комплекты с сочетанием доступной цены и хорошей стойкостью к износу.
Интернет-магазин фрез Stankoff располагает широким ассортиментом оснастки для применения на деревообрабатывающих станках любого типа. Детали проявляют надежность на протяжении всего срока эксплуатации, гарантированно сохраняют остроту режущей кромки после многочисленных переточек и отличаются простым способом установки и обслуживания.
При выборе фрез необходимо учесть несколько правил, которые позволят приобрести оснастку для длительного использования и чистого результата обработки. Предварительный анализ характеристик станка и сопоставление данных со свойствами предполагаемого для обработки материала даст возможность избежать ошибки и сделать продуманное вложение средств. Перед принятием окончательного решения следует убедиться, что выбранная из каталога фреза по дереву полностью отвечает следующим требованиям:
прочность режущей кромки соответствует степени твердости древесного материала;

посадочное отверстие фрезы позволяет свободно установить деталь на шпиндель;

величина наружного диаметра не будет создавать проблем при выполнении обработки:

количество, форма и наклон зубьев на режущей плоскости обеспечат максимальный эффект при использовании.
Для удобной оценки технических характеристик деревообрабатывающих фрез сайт компании «КАМА Станкоинструмент» содержит продуманно составленный каталог изделий. Каждая позиция имеет подробное описание технических свойств и назначения оснастки. Онлайн-консультант окажет помощь в оценке характеристик расходного инструмента и профессионально ответит на вопросы.
наборы для станков и для ручного фрезера. Описание видов деревообрабатывающих фрез 45 градусов и других
Ручное или автоматическое фрезерование деревянных заготовок могло бы ограничиться подбором фрез по стали и цветмету, если бы не некоторые особенности дерева, не дающие качественно обработать заготовки. Острота заточки фрезы – решающий, но не единственный фактор.
Особенности
Отличием фрезы по дереву служит значительное количество разновидностей прорезающих заготовки кромок. Присутствует способность обработать древесину сбоку или по направлению, совпадающему с осью вращения инструмента.
На неподвижных фрезерах в основном применяют конкретный метод обточки дерева. Ручной фрезерующий станок, в отличие от жёстко закреплённого в помещении, расширяет этот выбор, позволяя применить для конкретной разновидности работ свой особый резак. Некоторые несквозные пропилы в дереве производятся исключительно мобильным фрезером – ручным станком.
Ручной фрезерный станок, кроме функционально-технологической обработки дерева, даёт возможность создать художественный профиль заготовки. Это значит, что на дощечке или планке, бруске вырезается узор, наносится рисунок, создаётся некая повторяющаяся текстура, возможно изготовить герб или надпись.
Все эти элементы легко размножаются при помощи копировальных приспособлений и числового программного управления (ЧПУ), блоком которого оснащается высокопрофессиональный станок.

Материалы изготовления
Для фрезы по дереву достаточно использование быстрорежущей стали. Победитовый сплав и алмазное напыление – прерогатива фрез по камню, стали, твёрдому цветмету, бетону, кирпичу и другим особо твёрдым стройматериалам. Даже твёрдые породы дерева – бук, дуб, самшит – режутся фрезами, изготовленными из тех же марок и сортов стали, что применяются для некоторых фрез по металлу.
Классификация
Определившись с характером работ и сталью, из которой сделана фреза, мастер обращает внимание на назначение изделия. По его области применения та или иная фреза относится к одному из следующих видов и разновидностей резаков:

торцевые резаки применяют для обработки торцевых граней заготовки;

конические – служат для обточки древесины любого сорта и породы под произвольным углом;

V-тип используется для вырезания надписей и стачивания фасок под углом в 45°, прорезания V-пазов в заготовках;

дисковые – прорезают горизонтальные пазы и канавки произвольной ширины и глубины, облегчающие отрезную работу по дереву;

профилированные – позволяют художественно дополнить изготавливаемый элемент интерьера, декора;

фальцевые – фрезеруют четверти;

калёвочные, в свою очередь, сглаживают острые кромки и рёбра;

резаки типа «ласточкин хвост» формируют шипы под конкретный паз;

фигирейные – позволяют обработать филёнки для дверей старого образца, выполненных из сплошных сборных элементов, но филёнка – не только элемент двери или дверцы шкафа;

галтельные – формируют желоба на узких гранях и кромках деталей и заготовок.

Кроме вышеописанных видов резаков, выпускают и комбинированные – сочетание фрезы для формирования шипа и паза. Это позволяет, к примеру, прошпунтовать одинаковые по ширине и толщине обрезные доски, чтобы те при сборке легко входили одна в другую и создавали непродуваемые ветром и сквозняками соединения, применяемые, скажем, при сборке потолочного настила в жилых помещениях.
Шаровой, или сферический со скруглённой головкой, резак служит для декоративной резьбы по дереву. Несколько отличающиеся по расположению режущих элементов, их структуре фрезы дают возможность обработать (Л) ДСП, ламинат, ДВП, МДФ-композит, а также сформировать деревянные ручки и «набалдашники», оформить планки тумб и шкафов, облагородить перила, поручни и деревянные парапеты.
Наконец, погружаемые резаки дополнительно подфрезеровывают пазы на нужную глубину.
Чтобы паз вышел идеально ровным и не испортил товарный вид заготовки или готового изделия, используют погружные резаки с несколько более длинным, чем в предыдущих случаях, хвостовиком.

Виды по конструкции
С модульным наконечником фрезы дороже по стоимости, чем монолитно исполненные. Тем не менее пользователи предпочитают именно первый вариант – работа с такими резаками даёт определённую степень свободы по сравнению с монолитными изделиями.
Сборные
Сборные деревообрабатывающие резаки содержат установленную в инструмент опорную часть стандартного формата. Режущие острия размещены на её конце.
Монолитные
Монолитный резак обладает остриями, выточенными непосредственно на рабочей основе инструмента. Деформироваться настолько, чтобы отделиться окончательно, остриё не имеет возможности, несмотря на повышенные обороты привода и особо твёрдые сорта древесины. Но монолитный резак нельзя заточить повторно – при затуплении он попросту выбрасывается. Быстрорежущая сталь при обработке дуба или самшита способна затупиться уже после трёх сеансов резки заготовок.
Со сменными режущими кромками
Резаки этого подвида обладают гораздо большим сроком службы из-за особенностей геометрии построения. Кромки двусторонние – мастеру это позволяет перевернуть рабочую часть резака наоборот, когда одна из сторон затупилась и режет заготовки хуже. Сменно-режущая фреза выгоднее вдвое для пользователя, чем односторонняя.
Разновидности по геометрии
Конкретные резаки с определёнными станками совместимы в основном за счет геометрии построения первых. Хвостовик повлияет на возможность закрепления цанги на этом станке, диаметр которой выбирается из трёх значений – 6, 12 или 18 мм. Прикинуть, подходит ли фреза к станку, можно лишь в каждом из конкретных случаев. Бывает, что фреза не до конца подходит к станку – мастера подчас подстраивают конкретный станок под неё. Дело в том, что, работая на не подстроенном под фрезу станке, поначалу кажется, что работа идёт штатно, план выполняется, но уже спустя несколько минут станок и резак начнут заметно вибрировать, и качество резки заготовки упадёт. Чтобы не допустить подобного брака в деталях, и существует возможность подрегулировать станок точно под конкретную фрезу – колебания даже на десятую часть миллиметра недопустимы, в отдельных случаях фреза может выпасть.
В худшем случае сместившийся – и выскальзывающий из цанги – резак вырвет на полном ходу, отчего зажим расцентруется, что, в свою очередь, повлечёт за собой новые неисправности на фрезере.

Эксперты напоминают: при использовании станка с ЧПУ рабочий или мастер должен вовремя предотвратить работу фрез, не совместимых с конкретным станком. Например, нельзя закреплять в цанге с дюймовым отсчётом фрезы с хвостовиком, измеряющимся в миллиметрах по рабочему диаметру.
Способ монтажа резака в цанге указывает на следующее: насадочные резаки в основном применяются для неподвижного станка с приводом на 32 мм, а пальчиковые – с диаметром от 6 мм. Не соблюдая это правило, малоопытный новичок столкнётся со скорым выходом резака из строя.
Типы лезвий
Лезвия ответственны за высокое качество работы как таковое. Они определяют, насколько оперативной и эффективной окажется обработка заготовок у мастера.
Твердосплавные лезвия (HSS, высокоскоростная сталь) или быстрорежущие (HM, трудно поддающийся затуплению металл) – зависит от того, насколько больший, к примеру, перегрев заготовки и резака при работе образуется в ходе работ. Так, HSS легче переносят перегрев – их рабочий диапазон температуры значительно выше. Из-за этого их острия труднее затупить, а значит, работают они заметно дольше, позволяя обслужить большее количество заготовок. Деревянные заготовки не требуют твердосплавных резаков: допустимо применить и обычные быстрорежущие изделия.
Обработка и у этих, и у других допускается либо перпендикулярная по отношению к плоскости расположения и движения заготовки, либо под произвольным углом, если общетехнологический процесс нацелен на резку именно наклонных канавок, выемок и отверстий.

В частности, вертикальные фрезы режут дерево на части, наклонные – отшлифовывают детали, удалив в процессе обточки лишние слои древесины. Для тонкой шлифовки применяются спирально-ножевые резаки. У срезающих резаков обработка в итоге дает идеально гладкую плоскость детали, где сколов и неровностей практически нет – дошлифовывание не нужно.
У пазовых фрез присутствует возможность проделать на выпиливаемой заготовке центральные или расположенные ближе к краю отверстия или канавки – так, идеально они подходят для формирования шипов и пазов. Достоинство пазных резаков – выставление ширины реза при неизменном диаметре хвостовика. Пазные резаки подразделяются, в свою очередь, на дополнительные подтипы.

Прямой резак – наиболее простое изделие. Его форма – ровный цилиндр. При работе образуется строго прямоугольная канавка в древесине.

Галтельная фреза: в продольном разрезе этот инструмент обладает U-образной формой.

Однако есть и V-образная разновидность галтельного резака. Стенки в обоих случаях обладают небольшим наклоном, что важно при прорезании непрямоугольных пазов.
Пазовые конструкционные – Т-образные и «ласточкин хвост» – рассчитаны на прорезание фигурных канавок с плавными и резкими гранями одновременно. Первая обладает продольным разрезом изделия в виде буквы «Т», вторая – лепестками, в совокупности с остальными частями изделия напоминающими реальный хвост ласточки.
Фигурная фасонная фреза имеет строение рабочей части, напоминающей фигурные скобки. Паз, выемка, прорезаемые ею, обладают характерным для изделия заглубленной и заострённой центральной вогнутостью. Обработка заготовки фигурной фрезой производится по краям или ближе к центру детали: инструмент справится и с той, и с другой задачей.
Размеры и диаметр хвостовика
Без хвостовика фреза не закрепится надёжно в зажимном патроне привода устройства. Выпускаются фрезы с коническим и цилиндрическим хвостовиками. Для предупреждения лишнего прокручивания на хвостовик наносится лыска. Дело в том, что, когда фреза – да и любой инструмент, даже обычное сверло – начинает прокручиваться, она в этом месте перегревается. Слои стали снимаются один за другим. Инструмент расцентровывается, и появляется вибрация, быстро довершающая своё чёрное дело – резак в итоге сломан. Для зацепления за лыску цанги предусмотрен специальный промподшипниковый комплект, служащий упором. В ходе износа обнаружив, что фреза всё же понемногу скользит в патроне, мастер заменяет сам подшипник. Диаметр фрезы – 6-12 мм, у определённой модели фрезера он свой. Промежуточное значение диаметра хвостовика фрезы – к примеру, 8 мм. Нестандартный диаметр – 4, 7 или 20 мм. Заграничные аналоги резаков измеряются по хвостовику в дюймах, в которых, как известно, не десятичная, а двоичная, «пополамная» система: полдюйма, четверть, ?, 1/16 и 1/32 часть.
Резаки с «дюймовым» диаметром не рекомендуются для использования в отечественных фрезерах, особенно советского производства. Впрочем, попытки установить в миллиметровую цангу дюймовый хвостовик не дадут никакого результата. К тому же небольшое расцентровывание всей сборки, кроме поломки, способно привести мастера к травме.
Используйте только комплектующие и резаки, подходящие друг другу, а при приобретении изделий проверьте, подходят ли они для вашего фрезера. В отличие от патрона цанга не обладает широким ходом зажимания и извлечения фрезы.

Как выбрать?
Рассмотрим, в чем заключаются условия для выбора подходящей фрезы или набора фрез.

Высокое качество. Удостоверьтесь, что деталь идеальна, не содержит насечек и выбоин, заточена наилучшим образом. Установочные канавки должны быть на своём месте.

Термопрочность изделия – резак должен выдерживать наибольший диапазон температурного перегрева. Это обуславливает его дальнейшую безотказную работу – мастер успеет обработать большое количество заготовок, выточить максимальное количество деталей, прежде чем резак окончательно затупится.

Дело в том, что дерево может при работе нагреться до температуры более 100 градусов – некачественная сталь, прошедшая закалку, «отпустится» при первом же перегреве, и резак превратится в «пластилин», легко тупящийся даже при работе по дереву на повышенных оборотах.

Резаки, имеющие, к примеру, напаянные режущие кромки из победитового сплава, должны обладать высококачественной спайкой. Даже когда мастер перестраховывается и покупает именно победитовую фрезу, чтобы обрабатывать дерево, камень и другие материалы, не останавливая работу для замены фрезы, этот резак не должен внезапно терять эти режущие кромки в процессе, иначе работа тут же остановится. Обработка деталей из самшита и дуба в целях большей долговечности потребует фрезу именно с твердосплавными наконечниками, так как запас прочности, чтобы работа лишний раз не простаивала, требуется значительный. В паспортном описании конкретных изделий указывается марка, а нередко и состав припоя, которым на стальной основе напаяны твердосплавные микрорезцы. Используйте для большинства работ изделия с припоем марки не хуже, чем ПСр 37.5. Более высокое значение укажет на лучшее качество по прочности. В качестве припоя используют медно-серебряный сплав. Сварка при производстве фрез недопустима. Цветнометаллический припой плохо сваривается со сталью и тугоплавким победитом, так как из-за значительного превышения сварочной температуры возможно растворение цветмета в чермете, и образующийся полиметалл окончательно утрачивает характеристики, присущие твердосплавным элементам, – он превращается в «пластилин», подобно чёрной стали, в результате инструмент попросту не годен к работе. Вместе с тем значительно пострадает безопасность его использования.

Перед применением монолитные резаки тщательно тестируют. Так, качество сплава и припоя можно определить, попытавшись его надпилить. Подделка легко вычисляется по царапинам, легко появляющимся при поцарапывании, например, остриём быстрорежущего сверла, абразивной материей наждачки или ребристой поверхностью напильника, зубьями пильного полотна. По шкале Роквелла твёрдость резака не должна быть ниже 58. Если она хотя бы на единицу меньше, то резак станет тупиться заметно быстрее, отчего возрастут расходы на замену для него. Качество обработки древесины, цветмета и других материалов непосредственно зависит от использования необходимых для работы приспособлений и доборных (наборных) комплектующих.

Прежде чем пользователь окончательно определится с тем, какая фреза (или несколько фрез) ему нужны для продуктивной и плодотворной деятельности, стоит упомянуть их конкретные разновидности, имеющие обоснованное применение на практике.

Так, фреза на болгарку в отличие от резака непосредственно для фрезерного станка выглядит следующим образом. Чашкорез – её второе название, её применяют для вырезания чашеобразных углублений и выемок. Применяется строителями, возводящими дома и бани из скруглённого бруса.

Борфреза для бормашины имеет коническую рабочую часть, изрезанную «косозубыми» кромками. Многообразие их вариаций позволяет выбрать любую – хоть усечённый конус, хоть изделие со скруглённым носиком. Фрезы для дремеля, а точнее, изделия для станков, выпускаемые европейской фирмой Dremel, многофункциональны: в продаже есть как конические (45 градусов или с иным углом), так и цилиндрические, пламевидные, сфероконические, сферические (круглые) и другие, спектр их применения в высокохудожественной и технологической деревообработке (выборке пазов и канавок) довольно широк.

«Текстурная» фреза, или «кукуруза», шейперная, имеет волнообразно-симметричное или текстурно-спиралевидное в продольном разрезе расположение напаянных кромок. Используется она при обработке стеклотекстолита, композита, пластика, фанеры и другого, например, когда требуется быстро снять несколько слоёв материала с поверхности заготовки. Разновидностью шейперной кукурузы является фреза-шарошка – без неё работу пришлось бы делать шарошечным долотом.

Насадная – надевается на специальную ось-основу. Применяется она, к примеру, для вырезки кромок вагонки с двумя и большим количеством «шпунтов» (шипов и пазов, идущих по ребру доски параллельно друг другу).

Для ровности хода, идеальности канавки к ручному фрезеру или мобильной пилораме прикрепляются направляющие рельсы-полозья, не дающие канавкам сворачивать в сторону ни на миллиметр.

Проходная фреза по металлу имеет несколько разновидностей: концевая, дисковая, шпоночная, профильная и так далее. Фрезы по металлу этой категории используются и для деревообработки. Суть проходной фрезы – вырезать продольную канавку, пересекающую обе противолежащие плоскости детали, например, от торца к торцу бруска. Используется в основном как изделие для технологической резки – для изготовления всё тех же пазов под шип конкретной высоты и ширины (толщины). Разновидность – профильно-насадочная (профильная), осуществляющая резку нескольких борозд, например, на профилированном брусе, использующемся для строительства деревянных загородных и дачных домов. Проходная фреза – отчасти собирательное понятие для многих разновидностей резаков, предназначенных для поверхностного надрезания брёвен, досок и брусьев.

Имея представление о многих видах и разновидностях фрез, мастер закупает нужные комплекты резаков и приступает к работе.
Фрезы для ручного фрезера по дереву
Станочное оборудование универсально в применении – это факт. Однако ряд операций, особенно в домашних условиях, можно выполнить лишь с помощью бытового инструмента. Например, при врезке в полотно дверного замка, выборке пазов в панелях понадобится ручной фрезер. Какими бывают фрезы по дереву, чем они отличаются, как их правильно подбирать – со всем этим мы и разберемся.
Классификация инструмента
Фрезы, использующиеся для работы с деревом, выпускаются в различных модификациях. В одном и том же изделии могут успешно сочетаться несколько инженерных решений, и выбор делается применительно к специфике дальнейшего использования режущего инструмента. Поэтому приведенное ниже категорирование – лишь условное, обобщенное, но знание особенностей конструкции фрез даст возможность понять, какая из них лучше подходит для той или иной технологической операции.
По исполнению
Цельнолитая. По сути, это монолит, изготовленный из одного материала.
Насадная. Сборка – переходник (цанга) + съемная пластина. Эти фрезы отличаются двусторонней заточкой кромки. Если инструмент затупился, лезвия переворачиваются, и можно продолжать обработку дерева.
Составная. Основа этой фрезы – стальная болванка, на которой зафиксированы режущие кромки. Самый ненадежный, а потому и дешевый вариант. Такой инструмент по сути – одноразовый, так как заточке не подлежит и сразу же меняется.
По типу лезвий
Вертикального расположения – для предчистовой (грубой) проходки материала. Такие фрезы просто «рубят» дерево, поэтому используются на первом этапе обработки.
Спиралевидные, наклонные ножи – такие лезвия постепенно срезают древесину, слой за слоем. Качество гарантировано, поэтому дальнейшая обработка, как правило, не требуется.
По виду обработки дерева
Независимо от конструктивных особенностей, все фрезы отличаются спецификой применения.
Профильные
Название обобщенное. Такие фрезы используются для различных операций – закругления углов, снятия фасок, выборки канавки и еще в ряде случаев. Существует множество модификаций фрез данного вида, в том числе, и многопрофильный инструмент, заменяющий несколько простых.
Пазовые фрезы
Эти фрезы оснащены режущими кромками как боковыми, так и торцевыми. При выборе пазов производят чистовую обработку дерева по всей геометрии профиля. В быту, к примеру, используются при подготовке панелей (формирование соединения «шип-паз»), изготовлении створок шкафов-купе, раздвижных дверей. Подразделяются на фрезы цилиндрические, для нарезки шипов (наиболее известная модификация – «ласточкин хвост») и ряд других.
Фальцевые
По сути, это разновидность фрез профильных, хотя почему-то нередко она выделяется в отдельную группу. Наличие подшипника позволяет не просто выбирать четверть, а получить ее строгую геометрию (неизменность ширины).
Одна из модификаций – фреза прогонная. Ее рабочая часть и подшипник имеют равные диаметры. В основном используется для контроля и устранения мелких дефектов после обработки дерева другим инструментом.
Специальные фрезы
Ассортимент внушительный. Фрезы выбираются в зависимости от того, какую именно декоративную выборку в дереве необходимо сделать. Одних только конических можно насчитать с десяток модификаций. И это не единственная разновидность специальных режущих инструментов.
Полезные советы
Все имеющиеся в продаже фрезы маркируются. Инструмент с аббревиатурой «HSS» (быстрорежущий) применяется для работы с мягкими материалами. В основном – дерево, но это может быть и алюминий, пластик и так далее. Такие образцы подвергаются заточке и используются многократно. Фрезы класса «HM» (с лезвиями твердосплавными) применяются для работы с плотными структурами, различными склейками, в том числе, образцами, изготовленными на основе измельченной древесины (МДФ, ДСП, ОСВ, многослойная фанера и тому подобное).
Режущий инструмент подразделяется на изделия с опорным подшипником и без него. В первом случае все технологические операции проводятся достаточно быстро. Такие образцы позволяют получить любой контур. Именно фрезы кромочные (их второе название) следует использовать при изготовлении фигурных деталей из дерева, когда требуется сделать различные пазы, выемки с неправильной геометрией (асимметричные рисунки). Но они применяются лишь для обработки деревянной заготовки вдоль ее среза (или в выпиле соответствующей ширины).
Фрезы без подшипника требуют постоянного выравнивания. Поэтому при работе с ними используются специальные упоры (параллельный, угловой), которые определяют направление движения инструмента. Подобные модификации стоят дешевле, но и времени понадобится значительно больше. Кроме того, точность обработки дерева целиком зависит от практических навыков мастера. Малейшая ошибка в расчетах, и заготовку придется отбраковывать.
И еще один нюанс – не все фрезеры комплектуются упорами, которые регулируются в большом диапазоне. При покупке режущего инструмента следует оценить, насколько удобен он будет применительно к имеющейся модели ручного фрезера. Тем не менее, такой тип фрез является универсальным, так как может использоваться на любом сегменте дерева (например, в центре заготовки), а не только по краю.
Даже если фреза кромочная, то работать ею без упора сможет лишь профессионал. В случаях, когда точность обработки – определяющий фактор, без соответствующего шаблона не обойтись. Поэтому наличие (отсутствие) подшипника для человека, не имеющего достаточного опыта, вряд ли является главным критерием при выборе инструмента для ручного фрезера.
При работе с режущими изделиями разных диаметров нужно учесть, что чем больше данный параметр, тем ниже должны быть обороты.
Разновидности фрез для ручного фрезера
Сегодня я постарался разобраться с классификацией фрез (в первую очередь, для себя, естественно, про вас я тоже не забыл).
Действительно, фрез на рынке просто огромное количество. Они различаются по диаметру хвостовика, наличию/отсутствию подшипников, форме, а, значит, и функции.
Итак, основных диаметров хвостовика (на фрезере — размер цанги) сравнительно немного. Самые распространенные размеры 6 мм, 8мм, 12 мм) встречаются так же такие размеры, как 6,35 мм, 12,7 мм но встречаются они у нас достаточно редко, да и далеко не на каждом фрезере имеются такие цанги.
Фрезы кромочные (как правило не имеют ножей на конце — вместо них устанавливается подшипник) — служат для обработки кромки детали. При работе такой фрезой, подшипник перемещаясь по поверхности заготовки (или шаблона), не дает фрезе врезаться в материал глубже, чем это необходимо, поэтому их применение возможно без использования направляющих и пр девайсов.
Прямая фреза с подшипником часто называется копировальной.
Копировальная фреза (она же прямая кромочная) — подшипник идет по шаблону, вырезая точно такую же деталь из заготовки.
Профильная фреза (она же фигурная) — в процессе обработки кромки получается фигурный профиль, который, как правило, имеет декоративное значение.
Фигрейная фреза — служит для формирования филенчатых панелей (деревянные двери, разные крышки сундуков и пр). Отличаются большими размерами и направленностью реза в большей степени на пласть заготовки.
Конусная фреза — служит для подрезания кромок под определенным углом (см параметры фрезы).
Калевочная фреза — отличается от предыдущей тем, что скошенные ножи имеют форму округлую форму. В материале они формируют профиль, соответствующий четверти окружности. То есть она закругляет край кромки.
Полустержневая фреза — по профилю соответствует двум калевочным фрезам, применяемым одновременно. Так же может снабжаться подшипником. Применяется для выбора профиля, соответствующего половине окружности.
Галтельная фреза — является антагонистом калевочной, то есть ножи имеют так же полукруглую форму, но радиус направлен в противоположную сторону, то есть они выпуклые. Можно комбинировать с калевочными фрезами подходящей формы для формирования более плотных соединений.
Фальцевая фреза — напоминает прямую копировальную фрезу, но ее режущая часть по диаметру значительно больше подшипника, поэтому она применяется для выбора четверти или паза прямоугольной формы.
Дисковая фреза — является плоской разновидностью фальцевой фрезы, то есть представляет собой диск с закрепленными на нем ножами. Служит для вырезания пазов в торцах заготовок, например, под врезной кант
Конусная кромочная фреза — имеет на разрезе форму ромба, а, значит, выбирают соответствующие пазы.
Фреза микрошиповая — служит для прочного соединения заготовок друг с другом, значительно увеличивая площадь склеиваемой поверхности за счет вырезания множества мелких шипов/пазов.
Пазовые фрезы — имеют рабочую кромку на торце и боковых поверхностях, то есть могут выбирать пазы различного профиля в любом месте, а не только на торцах. Обычно для их применения требуются дополнительные приспособления (шины, шаблоны, упоры и пр.) По форме они бывают такими же, как и кромочные, то есть:
Прямые пазовые фрезы: — служат для выбирания пазов прямоугольной формы различной глубины, иногда дополняются подшипником в верхней части фрезы, что позволяет совмещать преимущества обоих классов фрез.
Фасонные пазовые фрезы — могут быть совершенно разнообразной формы и так же дополняться подшипниками.
Фреза типа «ласточкин хвост» — пазовая фреза служащая для формирования одноименного шипового соединения.
Конструкционная пазовая фреза — фреза, позволяющая формировать паз, который на разрезе имеет Т-образную форму.
Галтельная пазовая фреза — для получения полукруглых канавок — галтелей.
V-образная фреза — формирует канавку с дном треугольной формы
Конечно, рассмотреть в одной статье все конфигурации фрез, какие существуют невозможно, но я хотя бы попытался это сделать. Надеюсь, данный материал окажется вам полезным.
Ну и наконец, так сказать, групповое фото на память))
В завершение материала я приведу пару ссылок, где все это разнообразие можно приобрести.
Дешевые фрезы с АлиЭкспресс
Фрезы с Всеинструменты
Фреза фасонная по металлу — РИНКОМ
Фреза фасонная по металлу может применяться при обработке поверхностей незамкнутого типа, а также для создания канавок. Использование таких инструментов позволяет образовать даже сложный фасонный профиль обрабатываемой детали. Применение фасонных фрез актуально для обработки металлических поверхностей заготовок, имеющих значительную разницу между длиной и шириной.
Фасонные фрезы могут иметь два типа зубьев:
затылованные;

остроконечные.

Чтобы профиль затылованных зубьев фрезы совпадал с фасонным профилем детали, передний угол фрезы должен быть равен нулю. Любой положительный угол требует корректировки зуба. Чтобы удостовериться в правильных показателях, перед началом работ необходимо произвести проверку фасонной фрезы по шаблону.

Фото №1: фреза с остроконечными зубьями

Фото №2: фреза с затылованными зубьями
Для фрезерования полукруглых пазов и выступов, а также создания закруглений на углах детали применяются фасонные фрезы радиусного, выпуклого и вогнутого типа.
Фреза фасонная радиусная
Фреза фасонная радиусная — это универсальное изделие, которое может быть использовано для обработки пазов с внутренними и внешними закруглениями. Изготавливаются по ГОСТ 9305-93.
Режущая часть радиусной фрезы позволяет выполнять не только отрезные работы, но и осуществлять выборку пазов и создавать скульптурную отделку на поверхности обрабатываемой заготовки. Использовать данный инструмент можно как в ручных станках, так и на автоматизированном оборудовании.

Фото №3: фреза радиусная вогнутая

Фото №4: фреза радиусная выпуклая
Радиусная фреза позволяет создать сложнейшие линии на поверхности изделия, однако во время работы происходит изнашивание инструмента. Необходимо контролировать этот процесс и обращать внимание на правильный угол наклона винтовой линии. Прежде чем фрезу купить, нужно убедиться в качестве заточки.
В зависимости от назначения, фреза радиусного типа может быть:
вогнутой;

выпуклой;

комбинированной.

Фреза фасонная выпуклая
Фреза фасонная выпуклая используется для создания внутренних закруглений пазов и выступов. Характеристики изделия могут варьироваться в зависимости от сложности поверхности. Все данные можно найти на поверхности самой фрезы.
Согласно ГОСТ 9305-93, диаметр выпуклой фасонной фрезы может составлять от 50 до 160 сантиметров, радиус — от 1 до 25 миллиметров.
Оснастка выпуклой формы широко используется на станках горизонтального типа и универсальном оборудовании, которые используются машиностроительными предприятиями. Изготавливаемые из высококачественной стали, фрезы могут работать даже при интенсивных нагрузках, не теряя своих качеств.
Фреза фасонная угловая
Фреза фасонная угловая используется для обработки поверхностей со сложным профилем. Довольно часто такой вид оснастки применяют на инструментальном производстве для фрезеровки стружечных пазов различных металлорежущих приборов.

Фото №5: фреза фасонная двуугловая

Фото №6: фреза фасонная одноугловая
Важнейшие отличием данного вида фрезеровочных изделий является их коническая форма и зубья различной высоты. Различают следующие виды угловых фасонных фрез, в зависимости от месторасположения зубьев и режущей кромки:
одноугловые;

симметричные двуугловые;

несимметричные двуугловые;

концевые.

Фасонные фрезы для ЧПУ
Фасонные фрезы для ЧПУ обычно представлены в виде тела со сменными пластинами (или напайками). Такая конструкция позволяется создавать любые, даже самые причудливые формы режущей части и эффективно обрабатывать сложную фасонную поверхность.
Фасонная оснастка для станков с ЧПУ используется для обработки заготовок, длина которой значительно соотносится к ее ширине. При использовании данного оборудования необходимо обращать особое внимание на степень заточки.
Изготовление фасонных фрез
Изготовление фасонных фрез — процесс довольно трудоемкий, требующий особого внимания при заточке. Любое исправление профиля ведет к ограничению сферы применения изделия.
Материалом для создания фасонных фрез служит быстрорежущая сталь. Применение твердых сплавов при изготовлении данных изделий неактуально, так как это затрудняет процедуру заточки и может сказаться на качестве оснастки. Конструкция фасонных фрез может быть цельной или сборной.
Для обработки деталей с особо сложным профилем изготавливаются особые фрезы, оснащенные твердосплавными пластинами круглой формы, не подлежащими перетачиванию. Диаметр пластин варьируется от 12 до 16 мм. Закрепляются пластины с помощью двух реек, вставляющихся в пазы корпуса фрезы. Чтобы обеспечить чистоту обрабатываемой поверхности, смещение пластин относительно друг друга не должно превышать 2 мм.
Фасонная фреза: купить онлайн
Если вам необходима фасонная фреза, купить подходящее изделие можно онлайн на сайте компании «РИНКОМ». Вся представленная продукция изготовлена из высококачественных материалов в строгом соответствии с ГОСТ.
Если вы хотите приобрести уникальное изделие, изготовленное на заказ, компания «РИНКОМ» предоставляет такую услугу. Заказанные изделия доставляются во все города.
Фрезы для вагонки: обзор с фото
Время чтения ≈ 4 минут
Досуг каждый проводит по-своему, но лучше всего, это делать с пользой. Мы предлагаем вам изготавливать самостоятельно материал для отделки вашего дома или квартиры. Для этого, вам в первую очередь, понадобятся фрезы для вагонки на ручной фрезер. Представьте, как это удобно – изготавливать материал для ремонта на дому, согласитесь, это не только увлекательно, но и полезно.
На фото представлены фрезы для изготовления вагонки ручным фрезером
Существующие виды инструмента
Фрезы для ручного фрезера для изготовления вагонки — набор для профессионального использования
Фрезы ручного типа подразделяются на:
кромочные,
подшипниковые,
безподшипниковые.
Для того чтобы самостоятельно изготавливать панели из дерева, вам понадобятся подшипниковые фрезы, остальные типы инструмента требуют дополнительного оборудования, а значит, нам они не подходят;
Инструменты режущие для ручной работы
Фрезы для изготовления вагонки для ручного фрезера бывают самые разнообразные. Перед тем как приступать к работе, нужно определиться с тем, какие именно инструменты вам понадобятся для изготовления панелей из дерева. Не забывайте также, что некоторые режущие инструменты использовать можно лишь для ручной работы, но нежелательно, из-за неудобства;
Универсальные модели
Обратите внимание! Фреза для вагонки, показанная на фото сверху является универсальной по причине того, что использовать её удобно как на станке, так и в ручной машине фрезерного типа. Диаметр таких деталей может колебаться от 35 до 59 миллиметров, в зависимости от длины хвостовика.
Насадные модели
Фреза для изготовления вагонки, которая показана на фото, поможет вам сделать панель с любым шпунтом. Важно, настроить правильно станок, а именно выбрать фрезу по диаметру и глубине.
Самостоятельный процесс изготовления
Изготовление деревянных панелей самостоятельно
Сделать вагонку своими руками – задача не из простых, но это совсем не значит, что вы не сможете это сделать. Главное, в этом деле — внимательность и соблюдение техники безопасности;
Для начала сделайте фугованные заготовки, чтобы они были ровными. Сделайте сразу же срез на одной стороне необрезанной доски, а потом приступайте к определению ширины панели;
Самодельный станок для изготовления деревянных изделий
Перед тем как окончательно определиться с шириной панели, необходимо посмотреть на ширину всех ваших досок, чтобы в конечном итоге, все получились одинаковыми. Подробная инструкция поможет вам всё выполнить последовательно и без ошибок, главное, быть внимательными;
Фугованные доски
Во время фугования материала стоит быть предельно осторожными, потому как именно в процессе фугования досок, даже профессионалы получают травмы. Для того чтобы полученный материал был идентичным по толщине, необходимо считать проходы по фазе, то есть, их количество.
Важно! Для того чтобы процесс обработки досок был простым и незамысловатым, проходил без проблем, необходимо брать материал, длина которого не превышает двух метров. С такими досками удобно работать, их просто обрабатывать. Если доски совсем короткие, то их обработка облегчается, если этот процесс производить фрезером ручного типа.
Методы соединения досок
Помните! Когда вы спиливаете обзол, очень часто остаётся достаточно много материала, его не стоит выбрасывать. Из этих отходов можно будет сделать небольшие соединительные рейки.
На фото — процесс выпиливания паза
В том случае, когда доска уже обработана, вам нужно только сделать шип и, конечно же, паз. Устанавливаем стол так, чтобы вам было удобно на нём работать и шпунтовать доску. Не забывайте, что постоянно необходимо регулировать глубину паза и заготовка всегда должна быть плотно прижата к столу;
Доску обрабатываем на рейсмусе
Как сделать вагонку ручным фрезером вы, наверное, поняли, но ещё необходимо будет поговорить о подробностях и нюансах этого дела, потому как в каждом деле есть свои особенности, которые необходимо знать. Помните, что если вам понадобилась доска калиброванная, для её изготовления вам необходим будет рейсмус, ручной станок для этого не пройдёт;
Работа фрезера
При работе ручным фрезером нужно быть предельно осторожными. Потому что этот прибор считается опасным. Иногда даже мастера своего дела совершают ошибку и травмируются, так что новичкам нужно быть всегда начеку. Не забывайте о технике безопасности, а также следите за толщиной изделия, чтобы ваш материал был ровным;
Изготовление вагонки ручным фрезером под силу даже новичку, если тот перед началом работы ознакомится со всеми правилами работы с данным устройством. Не забывайте о том, что качественное оборудование гарантирует вам безопасность работы, не стоит экономить на этом.
Итог
На строительном рынке сегодня можно найти любые виды и размеры строительных материалов. Не стоит забывать о том, что цена на них намного выше, чем себестоимость материала, из которого вы самостоятельно сделаете вагонку. В предложенном видео вы сможете увидеть отдельные этапы изготовления панелей из дерева своими руками на станке.
PhotoFormer Программное обеспечение для создания трехмерных траекторий инструмента form pics
Создание трехмерных рельефов из изображений
Конвертер JPG в G-код
Программа для гравировки подходит для трехмерного фрезерования или трехмерной гравировки цветных изображений, изображений в оттенках серого и фотографий с. БМП и. JPG файл
расширений. В этом процессе вы создаете в соответствии с вашими пожеланиями для траекторий фрезерования из 3D-рельефа .Фрезерный станок с ЧПУ создает желаемый 3D-объект из данных.
Все фотографии, даже цветные, можно преобразовать в 3D-данные
Используйте все доступные бесплатные снимки из Интернета или снимки, сделанные вашей собственной цифровой камерой или мобильным телефоном ! Даже последующую 3D-гравировку старых изображений, загруженных в программу, можно быстро и легко осуществить.
С помощью программы 3D PhotoFormer вы можете добиться фантастических результатов при обработке дерева, оргстекла, латуни, пластика или пластика для гравировки.Вы можете использовать цветные фотографии или черно-белые фотографии.
Оттенки серого до 3D-рельефа
3D рельеф с подсветкой
Легко создать 3D-рельефов из изображений в градациях серого. Программа сначала преобразует вашу цветную фотографию в изображение в оттенках серого. По вашему
для высоты рельефа, соответствующие глубины фрезерования рассчитываются по шкале серого. Таким образом, более светлых частей изображения образуют неглубокую глубину гравировки, а более темные области образуют глубокие траектории гравировки .
Создание топографических 3D-карт
Это программное обеспечение также подходит для топографической карты 3D с рельефом , и уже многие школы и музеи используют его для создания таких карт рельефа 3D.
3D-топография, фрезерованная из алюминия
С 3D-моделированием в реальном времени
В программном обеспечении вы можете просматривать результаты гравировки с помощью 3D-превью и в режиме реального времени с различными углами обзора, а моделирует все процессы фрезерования в 3D .
Наше программное обеспечение 3D PhotoFormer также считывает файлы в растровом формате. Цвета или даже оттенки серого из шаблона изображения используются для регулировки глубины. Затем эти результаты передаются на заготовку по оси Z фрезерного станка. Кроме того, затенения и различных фото слоев также отображаются путем реализации соответствующей глубины фрезерования или глубины резания. Кроме того, программное обеспечение 3D PhotoFormer может также реализовывать различные перекрытия инструментов, глубины и радиусы инструментов.
Огромная библиотека инструментов
Доступна обширная библиотека инструментов с девятью предопределенными примерами инструментов . Его можно расширить любым количеством дополнительных инструментов, указав все параметры фрезы. Вы быстро добьетесь идеальных результатов с помощью фрезерного станка с ЧПУ.
Конвертер JPG в STL и G-код
Преобразователь G-кода , интегрированный с программным обеспечением, обеспечивает чистое преобразование растровых данных в траекторию фрезерования G-кода . Также возможен вывод в формате .STL. Здесь такие параметры постобработки, как сглаживание и т. Д., Возможны во всех других программах. Также можно использовать программу для литофанов.
Создайте литофанию с помощью программы для фото гравировки
С помощью программы так же легко создать литофаны из любой фотографии.
Top 8 фрезерных инструментов для резки с ЧПУ
В инструментах с ЧПУ нет ничего нового. С незапамятных времен люди создавали и совершенствовали инструменты — от первых каменных топоров до самых передовых концевых фрез.В этой статье мы рассмотрим 8 основных фрезерных инструментов, которые составляют основу любой профессиональной обработки. Прежде чем вы даже начнете думать о каналах и скоростях, вам нужно разобраться в этих основах. Конечно, мы не можем охватить все в одном коротком блоге, поэтому воспринимайте это как фундаментальные знания, которые можно использовать, когда вы сталкиваетесь с различными или специальными инструментами.
Материалы фрезерного инструмента с ЧПУ
Прежде чем переходить к каждому инструменту, давайте сосредоточимся на том, что у них общего — материале инструмента и основных операциях.Наиболее распространенные материалы, с которыми вы столкнетесь в фрезерных инструментах с ЧПУ, включают:
Углеродистая сталь
Это самый недорогой материал из всех связок, который включает в общей сложности 0,6–1,5% углерода с небольшими количествами марганца и кремния. Обычно этот материал используется для низкоскоростных операций в спиральных сверлах, формовочных инструментах, фрезах и токарных станках.
Быстрорежущая сталь (HSS)
Этот материал сочетает в себе хром, вольфрам и молибден, что обеспечивает улучшенную твердость, ударную вязкость и износостойкость HSS по сравнению с углеродистой сталью.Инструменты из быстрорежущей стали обычно дороже других, но они рассчитаны на длительный срок службы и обеспечивают высокую производительность съема как черных, так и цветных металлов.
Твердосплавный
Этот материал более устойчив к износу, чем HSS, и склонен к сколам вместо равномерного износа с течением времени. По этой причине твердый сплав используется в основном для чистовой обработки на новых фрезерных станках или станках с меньшим износом шпинделя. Обычно твердосплавные инструменты изготавливаются путем спекания карбида с другим металлом, таким как вольфрам, титан или тантал, что придает этим инструментам высокую термостойкость и делает их идеальными для высококачественной обработки поверхности.
Керамика
Керамика устойчива к коррозии и изготовлена из оксида алюминия и нитрида кремния. Их термостойкость и износостойкость означает, что они могут работать в условиях резания при высоких температурах, в отличие от других инструментов. Эти инструменты обычно идеально подходят для обработки чугуна, твердых сталей и жаропрочных сплавов.
Основные сведения о фрезерных и режущих инструментах с ЧПУ
Независимо от того, используете ли вы концевую фрезу из быстрорежущей стали или углеродистой стали, все ваши инструменты будут работать одинаково.Принципы направления вращения, стружкообразования, нагрузки стружки и ориентации фрезерования будут сопровождать вас на протяжении всей вашей карьеры машиниста.
Направление вращения
Каждый инструмент, за исключением тех, которые обозначены как левый, например, метчик для левой руки, будет вращаться по часовой стрелке, если смотреть вниз на деталь со шпинделя станка.
Образование стружки
Режущие инструменты удаляют металл из блока материала посредством резки по вызову процесса.Это приведет к выталкиванию металла вверх через канавки инструмента, когда он движется через материал.
Чип нагрузка
Толщина материала, выбрасываемого из инструмента, называется нагрузкой на стружку. Многие приложения CAM показывают расчетную нагрузку на стружку на основе выбранных параметров инструмента, скорости шпинделя и скорости линейной подачи. Они также могут программировать подачи и скорости на основе желаемой загрузки стружки в качестве входных данных. Наблюдение за размером, формой и цветом стружки может помочь опытному станочнику регулировать скорость резания на лету.
Подъемное и обычное фрезерование
Обычное фрезерование традиционно используется на ручных станках, где важно минимизировать люфт. В этом направлении резания инструмент режет от небольшого количества материала до большей толщины, трясь о материал через разрез.
Станки
с ЧПУ, которые имеют более высокую жесткость и значительно менее подвержены люфту, будут использовать процесс фрезерования с подъемом, когда инструмент продвигается через материал от максимальной до минимальной толщины.Этот процесс резания позволяет теплу покидать резку вместе со стружкой, уменьшая тепловыделение и износ инструмента, обеспечивая при этом лучшее качество поверхности, чем при обычном фрезеровании.
8 лучших инструментов с ЧПУ
# 1 — Концевые фрезы
Нужно начать отрезать много материала? Концевые фрезы — ваш ответ. Хотя концевые фрезы могут иметь разные формы, они обычно имеют острые режущие канавки на концах и сторонах и могут использоваться в различных областях резки:
Боковое фрезерование
Используется для обработки кромочной поверхности детали.
Изображение любезно предоставлено компанией Trulife Engineered Solutions.
Торцевое фрезерование
Используется для обработки верхней грани детали.
Изображение любезно предоставлено блогом «Машиностроение».
Фрезерование пазов
Используется для обработки между двумя краевыми поверхностями.
Изображение любезно предоставлено Custom Part Net.
Плунжерное фрезерование
Используется для обработки по оси Z, требует концевую фрезу с центрированием.
Изображение любезно предоставлено Journal of Materials Processing Technology.
Разгон
Используется для одновременной обработки в радиальном и осевом направлении, что приводит к угловой траектории. Траектории движения инструмента могут быть круговыми или линейными.
Изображение любезно предоставлено компанией Harvey Performance.
Все концевые фрезы имеют одинаковую базовую анатомию. Общую длину инструмента можно разрезать на две части: хвостовик и отрезок.Хвостовик зажимается в держателе инструмента, а длина резки включает такие элементы, как канавки и режущие кромки.
Изображение предоставлено Makezine.
Покрытия на концевых фрезах увеличивают твердость, увеличивают срок службы инструмента и позволяют увеличить скорость резания. К наиболее популярным покрытиям относятся:
Нитрид титана (TiN) . Стандартная отделка используется для легированной стали, алюминия и пластика.
Карбонитрид титана (TiCN) . Обеспечивает лучшую износостойкость, чем TiN.
Нитрид титана Super-Life (Al-TiN) . Лучшее покрытие для высоких скоростей подачи и высоких температур.
Плоские концевые фрезы из быстрорежущей стали с титановым покрытием. Изображение любезно предоставлено Champion Cutting Tool.
Центральное и нецентровое резание
Концевые фрезы бывают либо с центрированием, либо без центров. По сути, это способность инструмента резать прямо в материале без предварительного просверливания отверстия. Концевая фреза с центрированием имеет режущие кромки, которые проходят в центр инструмента, что позволяет ему врезаться в материал.Концевая фреза с нецентровой режущей кромкой имеет режущие кромки только сбоку, и для врезания прямо вниз требуется либо пилотное отверстие, либо наклонное движение, либо спиральное движение.
Флейта
Каждая концевая фреза включает несколько режущих кромок, которые врезаны в боковую часть инструмента. Они обеспечивают легкий путь для выброшенной стружки, когда ваш инструмент срезает блок материала.
Существуют конфигурации канавок от одной до 8 или более канавок.Какой из них лучше? Это зависит от материала, который вы хотите разрезать, и от того, с чем может справиться ваша машина. Например, при резке чего-то вроде алюминия образуются большие стружки. Использование фрезы со слишком большим количеством канавок может помешать эффективному удалению стружки, что приведет к засорению инструмента и нагреванию инструмента.
Изображение любезно предоставлено Шапоко.
Вот хорошее практическое правило: чем тверже материал, тем больше канавок вы захотите использовать. Это снизит нагрузку на стружку и улучшит качество поверхности.Помните об этих соображениях при выборе между наиболее распространенными флейтами — двумя, тремя и четырьмя:
Две канавки . Эта конфигурация обеспечивает наибольшее пространство для выброса стружки и идеально подходит для резки более мягких материалов, таких как алюминий.
Три флейты . Эта конфигурация может работать как с черными, так и с цветными металлами и обеспечивает лучшую отделку деталей и общую прочность.
Четыре флейты . Дополнительная канавка в этой конфигурации обеспечивает более высокую скорость подачи и более высокое качество обработки, чем установка с двумя или тремя канавками.Однако вы также рискуете уменьшить пространство для удаления стружки и заедать.
Типы концевых фрез
С носиком
Конец этой концевой фрезы имеет форму шара, что делает ее идеальной для обработки трехмерных контуров. Их закругленные концы образуют высококачественные изогнутые поверхности.
Изображение любезно предоставлено Kennametal.
Бычий нос
У этого инструмента скругленный угол, но плоское дно, и он может создавать скругление на дне стены.Угловой радиус менее подвержен поломке, чем острые углы на плоских концевых фрезах, поэтому концевые фрезы с выпуклым носом часто используются для черновой обработки.
Изображение любезно предоставлено компанией Ingersoll.
V-образная насадка (фаска)
Эти концевые фрезы достигают острого края и обычно используются для снятия фаски или ломки острых кромок на деталях. Обычно они бывают под углом 90 и 60 градусов, а кончик может быть острым или отшлифованным.
Плоский
Это концевые фрезы общего назначения, обычно используемые для фрезерования призматических 2D элементов.
Изображение любезно предоставлено Kennametal.
Черновая
Зубцы на наконечнике для черновой обработки позволяют быстро удалить большое количество материала, оставляя шероховатую поверхность.
Изображение любезно предоставлено Kennametal.
# 2 — Торцевые фрезы
Вы воспользуетесь этим инструментом, чтобы создать плоскую область на блоке материала. Обычно это делается на верхней части заготовки, чтобы расплющить ее перед использованием других фрезерных инструментов.Торцевая фреза состоит из одного твердого тела с несколькими режущими пластинами, которые можно менять местами при необходимости. Чем больше фрез, тем быстрее можно удалить металл.
Изображение предоставлено MSC Direct.
# 3 — Фрезы
Вам нужно добиться великолепной отделки поверхности? Мухорезы могут сделать это возможным. Эти режущие инструменты движутся по поверхности материала по часовой стрелке, создавая ультрачистый блеск.
Изображение любезно предоставлено Шерлин.
# 4 — спиральные сверла
Сверла имеют коническую режущую кромку с валом с одной или несколькими канавками, как у концевой фрезы.Чаще всего спиральные сверла изготавливаются из быстрорежущей стали (HSS) или твердого сплава. Покрытия золотого цвета, такие как TiN, обычно используются для увеличения твердости сверла, уменьшения износа и увеличения срока службы инструмента.
Изображение любезно предоставлено RS Components.
# 5 — Центровочные сверла
Эти короткие инструменты используются для создания точного конического отверстия перед сверлением, что помогает предотвратить «хождение» бурового долота во время работы или сверление отверстия в неточном месте.Существуют также комбинированные сверла с зенковкой и зенковкой, с помощью которых можно за одну операцию создать отверстие для винта и зенковку.
Изображение любезно предоставлено Unicorn Tool.
Чертеж сверла, входящего в конусообразное направляющее отверстие, проделанное с помощью центрирующего сверла — изображение любезно предоставлено компанией American Machine Tools.
# 6 — Метчики и резьбовые фрезы
Метчики используются для нарезания внутренней резьбы в материале. Однако не все резьбы получаются методом нарезания.Метчики Roll Form вдавливаются в отверстие, после чего материал формируется вокруг метчика. Это отлично подходит для более мягких материалов, таких как алюминий, медь, латунь и пластик. Фрезы аналогичны, но могут нарезать как внутреннюю, так и внешнюю резьбу.
Изображение любезно предоставлено Pixabay.
# 7 — развертки Развертки
могут расширять существующие отверстия до определенного допуска, а также улучшать качество поверхности. Вы будете использовать их, чтобы убедиться, что отверстие имеет точную округлость и диаметр.Для разверток требуется предварительно просверленное отверстие достаточно близкого размера, чтобы удалить лишь небольшое количество материала.
Изображение любезно предоставлено компанией Carbide and Diamond Tooling.
# 8 — Держатели инструмента
Держатели для цельнолитых концевых фрез
Концевые фрезы с фаской Weldon фиксируются установочным винтом, который обеспечивает надежный захват и минимальную потерю соосности.
Изображение любезно предоставлено Glacern.
Держатель цанги ER
Цанги
ER могут вмещать инструменты самых разных размеров и типов.Несмотря на то, что они известны своей универсальностью, они менее надежны, чем держатели гидравлических, термоусадочных и концевых фрез.
Изображение любезно предоставлено Micro Machine Shop.
Цанговые патроны
Они обладают большей силой захвата, чем цанговые патроны, и более жесткие и точные. Вы обнаружите, что они используются в высокоскоростных приложениях с более крупными инструментами.
Изображение любезно предоставлено Glacern.
Патроны для сверл
Сверлильные патроны
представляют собой удобный держатель для обычных работ по сверлению отверстий, что упрощает переключение между сверлами.Вы также можете использовать цанговый патрон как замену сверлильным патронам.
Изображение любезно предоставлено Amazon.
Гидравлические держатели и держатели горячей посадки
В этих специальных держателях используется жидкое или тепловое расширение для центрирования и сжатия инструмента. Оба обеспечивают отличную соосность инструмента.
Изображение предоставлено Machinery Market.
Выберите подходящий инструмент для работы
Правильный выбор инструмента с ЧПУ для работы настроит вас на успех обработки.Хотя существует множество других инструментов, с которыми вы столкнетесь в процессе своей карьеры в области механической обработки, этот список послужит основой для дальнейшего развития. Ознакомьтесь с тем, как работает каждый из них, убедитесь, что выяснили, какие инструменты важны для приложений вашего конкретного магазина, и со временем вы будете знать, как выполнять любую работу, которая встречается на вашем пути.
Требуется сгенерировать некоторые траектории для будущей детали? Попробуйте Fusion 360 бесплатно сегодня!
фрезерный станок стоковые фото
Информация о поставках продукта
Главная / Дробилка / Оборудование / Стоковые фотографии фрезерного станка
Изображения, фотографии и векторные изображения для фрезерных станков Shutterstock
Найдите стоковые изображения для фрезерных станков в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock.Ежедневно добавляются тысячи новых качественных картинок.
Фотографии, изображения и роялти-фри фрезерных станков
Просмотрите 6 797 имеющихся фотографий и изображений фрезерных станков или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых фотографий и картинок. {{filterDisplayName (filter)}} Продолжительность. Очистить фильтры. токарный станок с чпу фрезерный станок производство обрабатывающий станок магазин станков фрезерный станок иллюстрации
фрезерный станок Стоковые фотографии и изображения Alamy
Найдите идеальную стоковую фотографию фрезерного станка.Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!
Фрезерный станок Стоковые Фото Загрузите 18 290 Стоковые
Загрузите 18 290 Фрезерный станок Фондовый Фото бесплатно или по удивительно низким ценам! Новым пользователям предоставляется скидка 60%. 134 140 807 стоковых фото онлайн.
Фотографии фрезерной зерновой машины и фрезерной машины
Найдите идеальную стоковую фотографию фрезерной зерновой машины. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM.Не нужно регистрироваться, покупайте сейчас!
Иллюстрации для фрезерных станков, векторные изображения без лицензионных отчислений
Просмотрите 288 стоковых иллюстраций и векторной графики для фрезерных станков, доступных без лицензионных отчислений, или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых изображений и векторной графики. {{filterDisplayName (filter)}} Продолжительность. Очистить фильтры. токарный станок с чпу фрезерный станок производство механический цех фрезерный станок фото фрезерный станок видео фрезерный станок видео.
Фрезерные станки с ЧПУ Стоковые фотографии и изображения Alamy
Найдите идеальную стоковую фотографию для фрезерных станков с ЧПУ.Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!
Фрезерные изображения с ЧПУ, изображения без лицензионных отчислений
Загрузите стоковые фотографии с ЧПУ в лучшем агентстве стоковой фотографии с миллионами высококачественных стоковых фотографий, изображений и картинок без лицензионных отчислений по разумным ценам.
Фрезерный станок Стоковые фотографии и изображения Alamy
Найдите идеальную стоковую фотографию фрезерного станка. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM.Не нужно регистрироваться, покупайте сейчас!
Фрезерные станки с ЧПУ Стоковые фотографии и изображения Alamy
Найдите идеальную стоковую фотографию для фрезерных станков с ЧПУ. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!
Фрезерные изображения с ЧПУ, изображения без лицензионных отчислений
Загрузите стоковые фотографии с ЧПУ в лучшем агентстве стоковой фотографии с миллионами высококачественных стоковых фотографий, изображений и картинок без лицензионных отчислений по разумным ценам.
Фрезерование стоковых фотографий и изображений 123RF
Скачать Фрезерные стоковые фотографии. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Фотографии. Векторы. ОТСНЯТЫЙ МАТЕРИАЛ. АУДИО. СМОТРЕТЬ ЦЕНЫ И ПЛАНЫ. Служба поддержки. ru Крупным планом фото стоматологического фрезерного станка. Похожие изображения. Добавить в Лайтбокс # 30943322 Промышленная металлическая форма для фрезерования заготовок. Металлообработка и механика ..
ᐈ Фрезерный станок фото, Роялти-фри фрезерный
⬇ Загрузите фотографии и картинки фрезерный станок в лучшем фотоагентстве по разумным ценам миллионы высококачественных стоковых фотографий и изображений без лицензионных отчислений.
Металлообрабатывающий фрезерный станок с ЧПУ. — Стоковое фото © cookelma
Скачать фрезерный станок с ЧПУ Metalworking без лицензионных отчислений. Раскрой металла по современной технологии обработки. Малая глубина резкости. Предупреждение аутентичной стрельбы в сложных условиях. Немного зернистости и, возможно, размытости. stock photo 153923128 из коллекции Depositphotos, состоящей из миллионов стоковых фотографий, векторных изображений и иллюстраций премиум-класса с высоким разрешением.
Металлообрабатывающий фрезерный станок с ЧПУ. — Стоковое фото © cookelma
Скачать фрезерный станок с ЧПУ Metalworking без лицензионных отчислений.Раскрой металла по современной технологии обработки. Малая глубина резкости. Предупреждение аутентичной стрельбы в сложных условиях. Немного зернистости и, возможно, размытости. stock photo 153923024 из коллекции Depositphotos, состоящей из миллионов стоковых фотографий, векторных изображений и иллюстраций премиум-класса с высоким разрешением.
Фрезерный станок Стоковые фотографии и изображения. 20,996 Фрезерование
Stock Photos by cookelma 1/10 Фрезерный станок с ЧПУ Фотографии от phuchit 1/8 Заготовка сверлильного станка Stock Фотография от cyclotimia 65 / 1,172 Деталь станка Stock Изображения от Piccia 18/179 Фрезерный станок Stock Фотография от konephoto 1/92 Токарный станок , Фрезерный станок с ЧПУ Изображение sspopov 3/57 Металлообработка Фрезерный станок с ЧПУ.
Дорожный фрезерный станок Стоковые фотографии и изображения Alamy
Найдите идеальную стоковую фотографию дорожного фрезерного станка. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!
Bridgeport Металлообрабатывающие фрезерные станки на продажу In
(10) 10 оценок продукта Фрезерный станок ELEVATING KNEE CRANK BRIDGEPORT MILL PART 2060080 M114501C NEW! 39,99 долларов США. $ 22.00 доставка. 246 продано. 3 новых и отремонтированных от 39,99 долларов.Смотреть. Bridgeport Фрезерный станок с ЧПУ. 1 699,20 долл. США. $ 4,75 доставка. Или лучшее предложение. 26 смотрят. Смотрите похожие предметы. Смотреть. Фрезерный станок Bridgeport с УЦИ.
Фрезерный станок крупным планом в высоком разрешении Стоковое Фото Getty Images
Просмотрите высококачественные стоковые фотографии фрезерного станка крупным планом. На Getty Images вы найдете высококачественные стоковые фотографии с высоким разрешением.
Фрезы Стоковые Фото. Royalty Free Фреза
Скачать стоковые фотографии фрезы. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений.Фотографии. Векторы. ОТСНЯТЫЙ МАТЕРИАЛ. АУДИО. Шрифты 1 866 655 3733. Оперативная помощь Металлообработка. Фрезерный станок с двумя фрезами в патроне .. Похожие изображения. Добавить в Лайтбокс # 41208865 Фрезерный станок с фрезой в патроне
Горизонтальный фрезерный станок Стоковые Фото Скачать 564
Скачать 564 Горизонтальный фрезерный станок Stock Photos бесплатно или по удивительно низким ценам! Новым пользователям предоставляется скидка 60%. 134 911 597 стоковых фотографий в сети.
Изображения, фотографии и векторные изображения для фрезерных станков с ЧПУ
Найдите стоковые изображения для фрезерных станков с ЧПУ в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock.Тысячи новых,
ᐈ Фрезерный станок фото, Роялти-фри фрезерный
⬇ Загрузите фотографии и картинки фрезерного станка в лучшем фотоагентстве по разумным ценам. Миллионы высококачественных стоковых фотографий и изображений без лицензионных отчислений.
Фрезерный станок Стоковые Фото. Royalty Free Фрезерный станок
Скачать стоковые фотографии фрезерного станка. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений.
Дорожный фрезерный станок Стоковые фотографии и изображения Alamy
Найдите идеальную стоковую фотографию дорожного фрезерного станка.Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!
Металлообрабатывающий фрезерный станок с ЧПУ. — Стоковое фото © cookelma
Скачать фрезерный станок с ЧПУ Metalworking без лицензионных отчислений. Раскрой металла по современной технологии обработки. Малая глубина резкости. Предупреждение аутентичной стрельбы в сложных условиях. Немного зернистости и, возможно, размытости. stock photo 153923024 из коллекции Depositphotos, состоящей из миллионов стоковых фото премиум-класса с высоким разрешением
Фрезерная головка Стоковые фотографии и изображения.2,574 Фрезерная головка
Стоковые Фото Cookelma 1/10 Фрезерная головка для обработки древесины, близкие резцы фото макроса Стоковое Изображение serkucher 0/0 Фрезерный станок с ЧПУ Металлообработка. Stock Photo by cookelma 1/11 Фрезерный станок с ЧПУ Фотографии phuchit Токарный станок с ЧПУ 1/8, Фрезерование с ЧПУ Stock Photo от pixpack Фрезерование металлической заготовки 1/15 Stock
ᐈ Фотографии с ЧПУ, роялти-фри изображения с ЧПУ
⬇ Скачать машина обои стоковая фотография и картинки в лучшем фотоагентстве разумные цены миллионы высококачественных стоковых фотографий и изображений без лицензионных отчислений.Фото Векторы Редакционные видео Иллюстрации Live Chat Фрезерный станок с ЧПУ на металлообрабатывающем заводе. Токарный станок, фрезерный станок с ЧПУ. Разнорабочий работает с машиной
Фрезерный станок Стоковые фотографии и изображения. 20,996 Фрезерование
Stock Photos by cookelma 1/10 Фрезерный станок с ЧПУ Фотографии от phuchit 1/8 Заготовка сверлильного станка Stock Фотография от cyclotimia 65 / 1,172 Деталь станка Stock Изображения от Piccia 18/179 Фрезерный станок Stock Фотография от konephoto 1/92 Токарный станок , Фрезерный станок с ЧПУ Изображение sspopov 3/57 Металлообработка Фрезерный станок с ЧПУ.
Стоковая фотография Milling Machine (редактировать) 450578623
Find Milling Machine стоковые изображения в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. Ежедневно добавляются тысячи новых качественных картинок.
Рабочий фрезерного станка Стоковые Фотографии и изображения Alamy
Найдите идеальную стоковую фотографию рабочего фрезерного станка. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!
Фрезы Стоковые Фото.Royalty Free Фреза
Скачать стоковые фотографии фрезы. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Фотографии. Векторы. ОТСНЯТЫЙ МАТЕРИАЛ. АУДИО. Шрифты 1 866 655 3733. Оперативная помощь Металлообработка. Фрезерный станок с двумя фрезами в патроне .. Похожие изображения. Добавить в Лайтбокс # 41208865 Фрезерный станок с фрезой
«Фрезерный станок» изображения, стоковые фотографии и векторные изображения
Найдите стоковые изображения «фрезерный станок» в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock .Ежедневно добавляются тысячи новых качественных картинок.
55 Изображения лучших проектов фрезерования металлов Станки
15 декабря 2018 г. Изучите доску Боба Ева «Проекты фрезерования металлов» на Pinterest. См. Больше идей о станках, металлообработке, механическом цехе.
Высокое разрешение фрезерного станка Стоковое Фото Getty Images
Просмотрите высококачественные стоковые фотографии фрезерного станка. На Getty Images вы найдете высококачественные стоковые фотографии с высоким разрешением.
Cnc Stock Photos, Royalty Free Cnc Images Depositphotos®
Загрузите стоковые фотографии с ЧПУ в лучшем стоковом фотоагентстве с миллионами высококачественных стоковых фотографий, изображений и картинок без лицензионных отчислений по разумным ценам.Фотографии; Металлообрабатывающий станок токарно-фрезерный с ЧПУ. Раскрой металла современный профи. Процесс обработки металла фрезером. Фрезерный станок
Как преобразовать изображение для ЧПУ
ЧПУ лежит в основе современного растущего движения производителей. Используя простые инструменты, такие как фрезерные станки с ЧПУ, фрезерные станки и лазерные резаки, вы можете производить все, от наклеек для ноутбуков до деревянных вывесок. Фактически, вы можете начать свой собственный проект с ЧПУ, не выходя из собственного дома. Вам даже не нужно учиться программировать или проектировать в программном обеспечении САПР! Все, что вам нужно, — это умное программное обеспечение для преобразования изображений, такое как Scan2CAD, которое сделает всю тяжелую работу за вас.Он автоматически преобразует ваш эскиз или любое изображение в векторный дизайн с ЧПУ!
Станки
с ЧПУ работают с векторными форматами файлов, такими как DXF. Вместо того, чтобы рисовать изображение с нуля в программе САПР, программа преобразования, такая как Scan2CAD , отслеживает изображение с помощью интеллектуальных алгоритмов векторизации. Затем он переводит его на язык, который может быть прочитан любым программным обеспечением ЧПУ, то есть набор математических инструкций, известных как векторы. Эти числа представляют собой графические координаты, которые управляют движением вашего резака с ЧПУ.Например, станок с ЧПУ будет вырезать прямую линию, перемещая свой резак на пять единиц влево, начиная с точки A. Этот метод трассировки изображения может быть применен к любому типу растрового файла, включая BMP , PNG , TIFF , JPEG , GIF , PDF и так далее. Вы можете сканировать эскиз или старый технический чертеж… возможности безграничны! Даже растровый текст можно преобразовать в векторный текст.
В этой анимации мы преобразуем изображение привязки в векторный контур для ЧПУ с помощью Scan2CAD
.
1.Загрузите ваш растровый файл в Scan2CAD
Запустите Scan2CAD и щелкните: ‘ File ’> ‘ Raster ’> ‘ Load ’. Выберите свой файл и нажмите ОК.
2. Выберите тип изображения «Профиль ЧПУ»
Щелкните « Type » и выберите « CNC Profile ». Это гарантирует, что Scan2CAD преобразует ваше изображение наиболее оптимальным образом — в пути обрезки в одну линию вместо нескольких полилиний и без кривых Безье. Scan2CAD поставляется с набором предварительно запрограммированных практик и настроек векторизации, но для получения дополнительной информации вы можете ознакомиться с нашими советами по настройкам векторизации!
3.Конвертировать
Нажмите кнопку « Все », если вы хотите преобразовать текст, линии и фигуры; или просто « Vector », если вы хотите преобразовать только линии и формы. В этом случае процесс преобразования займет считанные секунды.
4. Сохраните файл в формате, совместимом с ЧПУ
Щелкните « File »> « Vector »> « Save as ». Теперь вы можете сохранить новый векторный файл в любом формате. Наиболее широко совместимым форматом файлов является формат файлов DXF.Если есть сомнения, всегда выбирайте DXF, потому что каждое программное обеспечение CAD / CAM / CNC будет поддерживать этот формат файла с открытым исходным кодом. Scan2CAD также позволяет сохранять вектор в форматах G-кода, таких как NC , CNC и TAP .
Вот и все. Готово! Теперь вы можете импортировать только что созданный векторный файл в любое программное обеспечение CAM / CNC и использовать его на любом станке по вашему выбору — вот краткое изложение наших любимых комплектов ЧПУ для начинающих.
Вот видео, демонстрирующее весь процесс в Scan2CAD. Люк преобразовал изображение логотипа в векторный контур, подходящий для ЧПУ.

Посмотреть стенограмму видео
Привет всем, Люк из Scan2CAD здесь. Итак, в этом видео я покажу вам, как мы можем использовать Scan2CAD для преобразования ваших изображений в формат ЧПУ. Формат ЧПУ может быть DXF или G-кодом, и нам нужен красивый, чистый, вырезанный векторный профиль наших изображений, который подходил бы для вашего станка с ЧПУ.Итак, у нас есть в качестве примера этот логотип Ford, и это изображение в формате JPEG. Но это может быть PNG, BMP, любой формат растрового изображения, поддерживаемый в Scan2CAD, и нам нужно автоматически преобразовать его в вектор и сохранить как DXF или G-код, или любой другой формат, поддерживаемый вашим станком с ЧПУ. Итак, процесс в Scan2CAD на самом деле состоит из двух шагов. Сначала очистить изображение, чтобы сделать его пригодным для конвертации, а затем конвертировать.
Итак, сначала перейдем к окну чистого изображения. Итак, это многоцветное изображение, и нам нужно уменьшить количество цветов, поэтому мы воспользуемся инструментом порогового значения.Давайте просто оставим настройки по умолчанию, все в порядке. Я также могу выбрать сглаживание изображения, нажав эту кнопку, которая просто сглаживает линии. Поскольку это изображение JPEG и это сильно сжатый формат изображения, он создает своего рода искажение изображения. Таким образом, используя сглаживание, мы можем сгладить линии. Итак, теперь у нас есть изображение, которое выглядит гораздо более подходящим для преобразования, и мы можем продолжить его преобразование. Для этого мы перейдем в диалог преобразования растрового изображения, которым является эта кнопка. Давайте перетащим его в поле зрения.А когда мы конвертируем изображения для ЧПУ, мы выбрали опцию Outline в Scan2CAD. Мы можем просто оставить значения по умолчанию. Вы можете видеть, что у нас есть резкий и плавный ползунок, просто выбирающий тип разрешения, который вы хотите для исходного изображения. Кривые Безье подойдут для этого изображения и выберите тип векторов, которые вы хотите создать. Видите ли, здесь по умолчанию используются векторные линии и дуги. Так что давай просто нажмем «Беги». Посмотрите на результаты. Мы можем сравнить это с растровым изображением, просто переключившись.Итак, что вы можете сделать здесь, так это поиграть с настройками, пока вы не будете довольны ими, а когда вы будете довольны, мы нажмем ОК, чтобы сохранить результаты холста. Итак, теперь мы просматриваем преобразованное изображение. Опять же, мы можем сравнить это с исходным растровым изображением. Мы можем рассматривать их обоих вместе.
Я могу выделить векторы, щелкнув значок «Выделить векторы» здесь, чтобы вы могли видеть точность. Вы можете видеть, что Scan2CAD идеально повторяет исходное изображение, и у нас есть векторные профили, представляющие изображение.Здесь важно подчеркнуть, что Scan2CAD выполнил некоторые вычисления, чтобы представить изображение как можно точнее, используя как можно меньше векторных узлов. Это звучит довольно сложно, но это означает, что это оптимизировано для целей ЧПУ. Итак, с этими формами кривых, если я щелкну по ним, вы увидите, что у нас есть векторная дуга, а не тысячи маленьких векторных линий, которые может создавать какое-то программное обеспечение. И он использует как можно меньше векторов, а это означает, что у вашего резака с ЧПУ будет как можно меньше траекторий, что делает его наиболее подходящим для резки.И это также означает, что если вы увеличите или уменьшите масштаб этого изображения, оно не станет неровным. У вас не будет зубчатых изогнутых форм.
Хорошо. Итак, говоря о масштабировании, мы можем ввести масштабирование, перейдя к инструменту «Измерение и масштаб». И что мы сделаем: допустим, я знаю, что хочу, чтобы этот логотип был шириной 20 см. Итак, я могу включить ортогональную привязку, что означает, что она будет привязана к горизонтальной линии, и мы просто щелкнем и проведем ее поперек. И вы можете видеть, что Scan2CAD измерил это расстояние, и, по всей видимости, оно составляет 2202 пикселя.Мы откалибруем это и скажем, что это равно 20 см, просто в качестве примера. Нажмите Применить, и теперь весь чертеж имеет правильные размеры. Теперь мы можем продолжить и сохранить этот файл, выбрав «Файл» и «Сохранить как вектор». Отсюда вы увидите, что можете выбрать нужный формат. Например, DXF, DWG или G-код, или который может подойти для вашего станка с ЧПУ. Итак, с учетом сказанного, это конец этого руководства. Я надеюсь, что это помогает. Не стесняйтесь дать Scan2CAD возможность попробовать бесплатную пробную версию и задать нам любые вопросы, если они у вас есть.
Процесс конвертации занимает всего 30 секунд и около десяти щелчков мыши. Однако качество вашего выходного векторного файла зависит от качества вашего изображения. Мусор на входе, мусор на выходе. Для начала нужно выбрать правильное изображение. Затем вам нужно проделать небольшую работу до и после обработки, чтобы получить наилучшее возможное преобразование. Ознакомьтесь с нашими 10 лучшими растровыми эффектами, чтобы получить лучшее представление.
После преобразования ваш файл DXF готов к обрезке в лучшем случае на 95%.После того, как вы загрузите его в программу CAM, вам нужно будет назначить траектории разреза, упорядочить траектории разреза и выбрать смещения для траекторий разреза. Эти настройки различаются в зависимости от типа используемого станка с ЧПУ, скорости, силы тока, давления и т. Д.
Недавно мы говорили с Джейсоном Генри, владельцем Cascade Metal Designs LLC, который поделился своими советами экспертов по преобразованию изображений для ЧПУ.
Каковы идеальные характеристики изображения для преобразования в вектор для ЧПУ?
Высокое разрешение.Вам нужно, чтобы изображение увеличивалось без сильной пикселизации. Однако вам не обязательно сканировать изображение в формате HD. Основное правило гласит, что для идеального преобразования каждая линия должна быть толщиной в пять пикселей.
Не содержит теней. Тени мешают нам видеть детали дизайнерской работы, что может привести к проблемам при резке изображения.
Файл изображения, использующий сжатие без потерь, например PNG , BMP или TIFF .Вам следует избегать JPEG и GIF , поскольку некоторые детали изображения скомпрометированы в обмен на небольшой размер файла. Для получения дополнительной информации ознакомьтесь с нашими 33 поддерживаемыми типами файлов или узнайте, как преобразовать BMP в DXF.
«Чистые» изображения без пятен, размытых участков и перекрывающихся элементов.
Как можно меньше цветов. Например, перед преобразованием необходимо преобразовать изображения в градациях серого в черно-белые.
Содержит необходимое количество деталей.Если деталей больше, чем нужно, сотрите их или увеличьте порог и контраст изображения.
Прочтите эту статью, чтобы узнать, как правильно выбрать изображение для преобразования растрового изображения в векторное.
Товарищ по изготовлению, Марсель нарисовал в своем блокноте галстук-бабочку и превратил его в настоящий аксессуар! Обратите внимание, что он использовал фломастер, чтобы программа могла определять четкие, чистые контуры. Источник: hotpopfactory.com/blog
Какие самые большие проблемы при преобразовании изображения для ЧПУ?
Выбор хорошего изображения — это одна из проблем.Обеспечение того, чтобы векторный вывод был оптимизирован для вывода на ЧПУ, является другим. В конце концов, станок с ЧПУ физически движется вдоль каждой нарисованной вами векторной линии. Если вы дадите ему указание слишком много раз перемещаться взад и вперед по одной и той же области, вы рискуете повредить свой материал. После преобразования изображения вам нужно будет проверить следующее:
В векторе используются отрезки в одну линию для представления ключевых характеристик основного силуэта. Вы можете соединить несколько отдельных линий или полилиний с помощью инструмента Scan2CAD Snap .
Удалите как можно больше пересечений и подсчетов узлов, не жертвуя качеством изображения.
Убедитесь, что все линии правильно соединены, чтобы получилась одна согласованная траектория резки. Обратите особое внимание на близкие углы и изгибы.
Нет перекрывающихся векторов.
Все дизайнерские работы, которые вы не хотите вырезать, удаляются.
Пример: изображение слева гораздо больше подходит для преобразования
Как станок с ЧПУ, который я использую, влияет на требования к конструкции?
Хороший вопрос! Различные станки с ЧПУ имеют разную глубину и ширину реза, подачу и скорость, скорость съема материала, качество поверхности и т. Д.Прежде всего, расстояние между траекториями реза должно быть сопоставимо с диаметром инструмента. Углы также зависят от размера вашей фрезы — меньшие инструменты создают более острые углы.
Например, для системы плазменной резки требуются значительно большие траектории резки, чем для более точной системы лазерной резки. Для систем плазменной резки и некоторых систем фрезерования вы должны использовать открытые однолинейные траектории резки. Для сравнения, с системой лазерной и гидроабразивной резки вы могли бы использовать только замкнутые или петлевые траектории резки.Та же логика применима, если вы вырезаете дизайн небольшого размера. Если вы делаете небольшие изделия, вам придется пожертвовать некоторыми деталями и использовать траектории одиночного среза; обратное верно, если вы делаете изделия большего размера.
Замкнутые траектории реза могут использоваться только с более точными режущими станками с ЧПУ. Источник: makecnc.com
Чтобы узнать больше о стратегиях CAD и фрезерования, ознакомьтесь с этим руководством Майкла Залевски «Освоение CAD и CAM для обработки с ЧПУ».
Какие типичные ошибки делают люди?
Неудачный выбор изображения.
Полагаться на программное обеспечение для автоматического создания готового для вырезания файла DXF и, следовательно, не очищать файл DXF.
Использование неправильного программного обеспечения для создания файлов DXF.
Непонимание ограничений системы резки с ЧПУ и непонимание того, как это влияет на ваш дизайн.
Не знакомы с шириной реза инструмента на системе резки с ЧПУ.
С помощью нескольких щелчков мышью и нескольких советов экспертов любой может преобразовать изображение в проект ЧПУ.Для вдохновения ознакомьтесь с нашим недавним обзором 11 интересных идей для проектов по преобразованию изображения в ЧПУ. Не забудьте также скачать бесплатную пробную версию Scan2CAD. Оснащенный интеллектуальными алгоритмами векторизации, а также полным пакетом редактирования растровых и векторных изображений, он имеет все инструменты, необходимые для вашего проекта с ЧПУ.
О Луке
Я дам вам советы и рекомендации из мира САПР / ЧПУ / ГИС. Мне нравится хороший кофе, отличная архитектура и британская погода.
Фрезерование рамок для картин на складе | A Street Frames
После того, как мы испытали фрезеровку рам для картин из 250 лепных украшений из 11 различных пород дерева, у нас есть несколько советов по тому, что обычно является довольно трудоемким процессом. Каждая древесина имеет свои особенности, поэтому фрезерование занимает много времени. Покупатели часто спрашивают, почему на изготовление рамы уходит так много времени? Это справедливый вопрос, и я надеюсь, что этот блог поможет клиентам понять, что нужно, чтобы предоставить вам свои индивидуальные рамки.
У нас не может быть 2750 фрезерованных деталей под рукой постоянно (а фрезерованная заготовка также с гораздо большей вероятностью деформируется). Чтобы и дальше предлагать нашим клиентам разнообразные варианты, мы фрезеруем вашу раму в соответствии с вашими требованиями по мере заказа. Это очень трудоемкий процесс. У нас есть постоянный поток древесины, который доставляется к нам еженедельно. Мы очень быстро проходим через эту древесину и поэтому образуем много опилок. Мешки с опилками высотой 5 футов хранятся в контейнере на нашей стоянке, и когда контейнер заполнен, мы звоним нашему другу Крейгу, и он перевозит их в Вермонт, чтобы использовать в качестве подстилки для коров.Это подводит нас к первому шагу в процессе создания ASF нестандартных рамок в соответствии со спецификациями наших клиентов.

Система пылеулавливания и наше деревянное сырье
Выбор акции
Древесина лиственных пород в том виде, в котором мы получаем ее от наших поставщиков, представляет собой сырье без прямой кромки. Первое, что нам нужно сделать, это пропустить доску через прямую пилу. Этот станок похож на настольную пилу на стероидах. Он имеет встроенный питатель сверху и станину с приводом от стального ремня, по которой движутся доски.Сверху установлен лазер, который позволяет оператору навести лазерную линию по длине доски, чтобы найти линию разреза, которая даст нам максимальное использование этой доски.
Когда оператор доволен леской, он отправляет заготовку в автоподатчик, который затем захватывает доску и пропускает ее через пилу, в результате чего получается идеально ровная кромка. Без ровной кромки, которая должна соприкасаться с забором, невозможно сделать ровный карниз. Когда заготовка имеет прямую кромку, мы можем установить забор нужного размера и пропустить заготовку насквозь, создавая наши заготовки, которые примерно на «больше, чем лепка, которую мы собираемся сделать.

Прямая пила
Установка ножей
Для начала нам нужно установить ножи в голову. На каждую голову приходится два ножа. Если ножи нуждаются в заточке, мы переносим установленные головки на шлифовальный станок и, используя шаблон этого ножа, можем поцеловать ножи, чтобы придать им острый край и обеспечить хороший разрез. Измельчитель — это тот же станок, который производит ножи. Шаблон представляет собой кусок пластика, имеющий форму профиля, вырезанного в нем, и, следуя форме шаблона, шлифовальный круг вырезает сталь, создавая профиль.Это очень похоже на изготовление ключа. Ключ, который вы хотите продублировать, — это шаблон. Оператор следует линии ключа, чтобы вырезать дубликат формы в заготовке.

Готовящиеся ножевые головки
Следующим шагом является измерение максимальной глубины установленных ножей и использование этого измерения для калибровки правильной установки головок в машине. Этот процесс нужно проделать на каждой голове. У формовщика 5 головок, но последняя голова меняется редко. Иногда нам нужно заменить только одну головку, а в других случаях нужно заменить 4 головки, в зависимости от формы, которую мы используем.Каждая смена может занять от 15 до 30 минут, и это не включает настройку и заточку ножей. У каждой лепнины, которую мы часто используем, есть своя голова, и она хранится в готовом виде на полке.
Подготовка к бегу

Операторские установочные головки на Molde r
Каждая головка должна быть установлена в машине для работы в унисон с другими. В этом примере будет описан процесс простой формовки с плоским верхом. Первая головка соединяет плиту, обеспечивая ее плоскостность при входе в формовочную машину.Вторая головка называется внутренней вертикальной головкой. В моем примере этот нож будет создавать шпунт. Третья голова — это внешняя вертикаль, которая образует заднюю часть кадра. Иногда спина просто плоская, иногда имеет форму. Иногда форма спинки перетекает в лицо, поэтому размещение имеет решающее значение. Четвертая голова называется верхней.
В этом примере эта голова, которая является самой большой и имеет наибольшую мощность в лошадиных силах, создает лицевую поверхность лепного украшения.У него больше всего лошадиных сил, потому что он удаляет больше всего материала. Существуют различные питатели, которые проталкивают форму, и прелесть нашего формовщика SCMI заключается в том, что, когда мы устанавливаем головки на нужную высоту, питатели подстраиваются под ножи. Питатели выполняют две функции: одна — проталкивать заготовку через машину, а вторая — надежно удерживать ее, чтобы она не вибрировала, создавая тем самым плохой рез. Мы ведем журнал калибровок для каждого из наших молдингов, но часто нам необходимо внести коррективы.
После того, как мы установили машину, мы готовы запустить тестовый образец (или столько, сколько нам может понадобиться), чтобы убедиться, что размеры формовки соответствуют точным спецификациям. Если все настроено правильно, можно начинать бег. Это включает в себя подачу материала и получение готового продукта с другого конца. Когда мы делаем короткие пробежки, один человек может легко выполнить эту задачу, но для более длинных пробежек требуются два человека. После фрезерования формованное изделие маркируется и помещается в соответствующий контейнер, чтобы перейти к следующему этапу превращения его в готовый продукт.Но это другой блог!
Видео фрезерованного кадра:

Глобальный анализ рынка высокопроизводительных фрезерных станков на 2021 год, данные ключевых игроков, факторы роста, возможности и прогноз до 2026 года
Недавнее обновление Глобального рынка высокопроизводительных фрезерных станков в 2021 году по производителям, регионам, типу и применению, прогноз до 2026 года от MarketsandResearch.biz предлагает пользователям превосходную бизнес-аналитику для организаций различных размеров.Целью данного отчета является изучение мирового рынка высокопроизводительных фрезерных станков на макроуровне и масштабов отрасли в будущем. Наш отчет представляет собой уникальное сочетание междисциплинарных подходов, применяемых нашими экспертами для охвата всех аспектов за счет развертывания анализа больших данных в реальном времени. Отчет раскрывает все основные детали рыночных данных, полученных в результате глубокого исследования, чтобы информировать пользователей о последних рыночных тенденциях, текущем обзоре рынка и статусе развития рынка, ожидаемом в течение прогнозируемого периода.
В отчете отражены последние тенденции, преобладающие в динамично развивающейся отрасли. Исследование включает в себя всестороннее исследование, проводимое для оценки глобального рынка высокопроизводительных фрез. В отчете также оцениваются видные игроки рынка. Отчет содержит четкие характеристики потенциальных возможностей и ожидаемых барьеров на мировом рынке. Затем исследование демонстрирует важность рынков в мировой экономике и подчеркивает принципиальные изменения, произошедшие в их положении по всему миру.
ПРИМЕЧАНИЕ. COVID-19 оказал серьезное влияние на мировую экономику в дополнение к общественному здравоохранению. Эта конкретная пандемия вызвала серьезные экономические разрушения, и ни одна страна не осталась незатронутой. Вирус вынудил компании по всему миру изменить методы своей работы. В этом отчете содержится анализ последствий COVID-19 на рынке высокопроизводительных фрез.
СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https: //www.marketsandresearch.biz / образец-запрос / 184447
Конкурентоспособность:
В исследовании также приводится список новых игроков на рынке. Он содержит подробный анализ рынка поставщиков в отрасли. В отчете содержится полная информация о ведущих компаниях на мировом рынке высокопроизводительных фрезерных станков. Тем не менее, многие другие компании также упоминаются в отчете наряду с глубоким анализом их бизнеса, например, генерируемой выручкой, долей рынка, основной деятельностью, соглашениями, проектами НИОКР и многими другими.
Доминирующие соперники на мировом рынке высокопроизводительных фрез с подробными профилями:
Инструмент Garr
Walter Tools
Инструменты ISCAR
CeramTec
Инструменты ISCAR
Hitachi Tools
Поколм
EMUGE-FRANKEN
Карнаш
МАСАМ
Цераатизит
Режущие инструменты Cougar
Клингспор
Основные результаты мирового рынка высокопроизводительных фрез:
Обзор, объем, определение и факторы, движущие или сдерживающие глобальный рынок высокопроизводительных фрез, обсуждаются стратегически.
Анализ конкурентов с указанием ключевых игроков и полученного дохода.
Полный анализ сегментов и подсегментов с правильными рыночными оценками, который поможет легко диверсифицировать рынок.
Глобальный отчет о рынке высокопроизводительных фрезерных станков содержит ценности и детали, которые направлены на развитие отрасли, а также анализирует проблемы, с которыми сталкивается рынок.
Этот отчет сегментирует рынок по типу продукта, источнику, типу, каналу распространения, конечным пользователям и региону.
Информация о рынке на основе категории продукта:
Фреза для быстрорежущей стали
Твердосплавная фреза
прочие
Информация о рынке на основании заявки:
Аэрокосмическая промышленность
Автомобильная промышленность
Строительство
прочие
Анализ регионального сегмента (объем регионального потребления, объем потребления, выручка и темпы роста:
Северная Америка (США, Канада и Мексика)
Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальные страны Ближнего Востока и Африки)
ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https: // www.marketandresearch.biz/report/184447/global-high-performance-milling-cutter-market-2021-by-manufacturers-regions-type-and-application-forecast-to-2026
Отчет включает анализ рынка, факторов, географических тенденций, рыночной статистики, рыночных оценок, производителей и поставщиков оборудования в отрасли. Некоторые из основных аспектов, рассмотренных в ходе исследования, включали описание продукта, классификацию продукта, отраслевую структуру и различных участников глобального рынка высокопроизводительных фрезерных станков.Дается общий обзор рынка, охватывающий производство, потребление, состояние и прогноз, а также рост рынка.
Важные данные, включенные в отчет:
Наблюдаемые тенденции, возможности для новых игроков рынка и проблемы, с которыми сталкиваются региональные игроки.
Анализ доходов ведущих компаний, работающих на мировом рынке высокопроизводительных фрез.
Конкурентные разработки, такие как расширения, соглашения, запуск новых продуктов и приобретения на рынке.
Исчерпывающая оценка рыночных долей, стратегий, продуктов и производственных возможностей ведущих игроков
Настройка отчета:
Этот отчет можно настроить в соответствии с требованиями клиента. Свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону + 1-201-465-4211, чтобы поделиться своими требованиями к исследованиям.
Свяжитесь с нами
Марк Стоун
Руководитель отдела развития бизнеса
Телефон: + 1-201-465-4211
Электронная почта: [email protected]
Интернет: www.marketsandresearch.biz
Установка оправки для продольной резки
— Внешний корпус выдвигается на 48 дюймов для продольной резки более тяжелых толщин. — Регулировка параллельной оправки — Наружный диаметр ножа: прибл. 12–14 дюймов — Размер ключа: 1,125 дюйма x 0,375 дюйма — Гидравлические гайки — Привод: Двигатель переменного тока 20 л.с., 1570 об / мин, понижающий редуктор 240/480 В с 104.Обгонная муфта Formsprag с соотношением сторон 98: 1, FSO 900 Примечание. Приводная база настроена для добавления двигателя постоянного тока для привода продольной резки. 27 декабря 2020 г. · Вал с пильным полотном 2 «x 1/16» (монтажное отверстие 1/2 «), нарезной и гладкой. Резьба 3/4 — 16 для прямого крепления к шпинделю. Мягкий стальной состав. Удобство и удобство низкая стоимость, так что покупайте их много. Набор шлифовальных кругов и оправка. Принадлежности для токарной обработки дерева Две шпоры и чашки разного размера (мертвые точки). Лицевая панель с тремя отверстиями для шурупов по дереву. лоток, установочный вал, измельчители лома, конвейер для стальной ленты, контрольный стол, столы петлевой приямка, натяжная стойка с двумя тормозными накладками, стойка для установки сепаратора, прижимные ролики, выходные разделительные ножницы, выходной дефлекторный ролик, стол для ниток, верхний разделитель, намотчик outboard Double E — эксклюзивный поставщик оборудования для продольной резки Mario Cotta (держатели ножей, системы продольной резки и все аксессуары) в Северной Америке.Усовершенствованные держатели ножей с запатентованными функциями делают резку проще и точнее, чем это возможно с другими альтернативами. усилие зажима для обеспечения точной настройки продольного и бокового триммера. Гайки Amtec являются предпочтительной системой блокировки валов для операторов продольной резки, которые заботятся о качестве. Прокладки ASKO Прокладки ASKO изготавливаются из высококачественной легированной стали и соответствуют или превосходят самые строгие отраслевые допуски. Для специальных пил и оправок доступны альтернативные сорта материалов Сортировка: Рекомендуемые товары Новейшие товары Бестселлеры По алфавиту: от A до Z По алфавиту: от Z до A Ср.Отзывы покупателей Цена: от низкой к высокой Цена: от высокой к низкой ПИЛА ДЛЯ РЕЗКИ КАРБИДА — МЕТРИЧЕСКАЯ (1PC) # H93 8 сентября 2019 г. · Вот несколько изображений используемой мною установки. Это оправка для пилы в цанговом патроне заводского изготовления. Пила имеет наружный диаметр 2-3 / 4 дюйма с отверстием 3/4 дюйма. Это было единственное, что я смог найти нужной мне ширины, 0,114 дюйма. Еще один выстрел. Если я сделаю это снова, я поставлю пилу на всю длину вала, а не ближе к концу. Может быть, будет немного более жестким, что Высокопроизводительные высокоскоростные линии продольной резки, производимые Red Bud Industries, ведущим производителем оборудования для обработки рулонов, установили новый стандарт производительности и производительности.Наши линии продольной резки — мастера быстрой смены. Линия продольной резки Red Bud Industries предлагает самую быструю настройку и переналадку в отрасли. 03 июня 2008 г. · Фрезерная оправка для фрезы представляет собой короткую оправку с двумя фланцами, между которыми крепится фреза путем затягивания зажимной гайки. Эта оправка используется для удержания фрез для продольной резки металла, которые используются для обработки пазов, продольной резки и пиления. (5) Оправка для концевых фрез. Втулка концевой фрезы имеет отверстие… Для усовершенствованной высокопрочной стали требуется станок для продольной резки с гораздо более жесткими, чем обычно, оправками, а также с минимальным биением уступа. Наша линия продольной резки Red Bud также отличается самой быстрой настройкой и переналадкой в отрасли, что делает NMM вашим идеальным поставщиком, когда требуются скорость и эффективность. ROBBJACK Карбидно-продольно-резательная пила 2-1 / 2 ″ x 1/4 ″ x 1 ″ оправка 28T C25-2500-32-28 219,00 $ Добавить в корзину Пила для продольной резки кобальта CONTROX 2 ″ x 3/8 ″ x 5/8 ″ Arbor 16T 243323 На экране производственного планирования можно выделить несколько позиций заказа и сгруппировать их для создания одного задания на продольную резку.Затем проектировщик может указать расположение оправки, разрывы по внешнему диаметру, а также дополнительные специальные функции продольной резки, такие как полный или частичный проход, разрезание и повторное разрезание, а также обрезка. Оптимизация процесса продольной резки Сводка Докладчик: Питер Вуд, менеджер по продукции — Slitting Tidland Corporation, Камас, Вашингтон. Продольная резка — это наиболее универсальный и часто используемый метод резки гибких рулонных материалов. Он также является наиболее требовательным, требующим особого внимания к контролю конкретных рабочих параметров для получения высококачественной резки.Отсутствие оправок и шпоночных пазов позволяет ускорить настройку инструмента. Реактивные гайки обычно используются для фиксации инструмента на оправках для продольной резки. Однако альтернатива, такая как гидравлически разворачивающиеся собачки, которые выходят из оправок для продольной резки и упираются в набор инструментов, требует точного инструмента без прокладок, но может сэкономить от 10 до 20 минут на каждой настройке. Компания Ann Arbor T-shirt Company® — это не только принтер, работающий на заказ, но и интернет-магазин одежды. Жидкая ошибка: внутренний сайт Shop.AnnArborTees.com — это коллекция футболок нашей частной торговой марки.5 ноября 2015. Техника продольной резки: основное руководство. Бобинорезательные машины используют три метода продольной резки материала: лезвие бритвы, режущая кромка и надрез. Наиболее подходящий метод резки зависит от множества факторов, таких как тип и толщина обрабатываемых материалов. беседки и оснастка могут быть замковыми или бесключевыми. В большинстве случаев применения калибра .187 дюйма. или более тонкого материала из низкоуглеродистой стали, ключи для оправки не нужны. Отсутствие оправок и шпоночных пазов позволяет ускорить настройку инструмента.Гайки-гайки обычно используются для фиксации инструмента на оправках для продольной резки. Grizzly Industrial, Inc. — национальная розничная и интернет-компания, предоставляющая широкий спектр высококачественного деревообрабатывающего и металлообрабатывающего оборудования, электроинструментов, ручных инструментов и принадлежностей. Продавая напрямую конечным пользователям, мы предоставляем профессионалам и любителям продуктов высочайшего качества по лучшей цене. Покупайте и продавайте на месте. На Craigslist есть списки инструментов для фрезерования в Кливленде, штат Огайо. Просматривайте фотографии и ищите по состоянию, цене и т. Д.Установка ножа для продольной резки. Это предназначено для того, чтобы помочь вам подобраться как можно ближе к ножам для продольной резки … Сейчас на оправке (внутренняя установка) Остальное необходимо (внутренняя установка) На оправке сейчас (внешняя установка) Осталось необходимо (внешняя установка) Прокладка — когда необходимый зазор находится ниже .010 делится на 2, чтобы получить расчетную прокладку. НАСТРАИВАЙТЕСЬ В СООТВЕТСТВИИ С МАНОМЕТРОМ И ТИПОМ …
Оптимизируйте и масштабируйте свое производство с помощью ведущей в отрасли системы управления производством (MES) для бумаги, пленки, металла, нетканых материалов и конвертирования.
Высокопроизводительные высокоскоростные линии продольной резки, производимые Red Bud Industries, ведущим производителем оборудования для обработки рулонов, установили новый стандарт производительности и производительности. Наши линии продольной резки — мастера быстрой смены. Линия продольной резки Red Bud Industries предлагает самую быструю настройку и переналадку в отрасли.
Держатели инструментов CAT40 Щелкните ссылки категорий ниже, чтобы просмотреть продукты Инструменты CAT доступны в различных размерах, обозначенных как CAT 30, CAT 40, CAT 50 и т. Д.Номер относится к Ассоциации производственных технологий (ранее Национальная ассоциация производителей станков (NMTB)) Размер конуса инструмента.
При правильной настройке эта мухорезка оставляет почти зеркальное покрытие. Ключ кроется в глубине резания. Используйте достаточно глубокий надрез, чтобы инструмент мог врезаться в материал и не скользить по поверхности. ER Адаптер оправки сверлильного патрона.
Для обеспечения почти полного отсутствия заусенцев на полосах прорези оправки линий продольной резки разработаны достаточно прочными, чтобы не было прогиба оправки или ножей.Для удовлетворения постоянно меняющихся требований потребителей в линиях продольной резки Trusa используются глубокие петлевые ямы, чтобы предлагать рулоны большего веса и длины.
Это видео посвящено изготовлению оправки для долбежной пилы. Я сделал это, сославшись на разные хорошие видео на YouTube. Особенно видео Стефана gotteswinter, что …
Режущие и долбежные пилы и оправка. Режущие пилы с наружным диаметром 50 мм; Пилы для продольной резки, наружный диаметр — 75 мм (отверстие 1 дюйм) Пилы для продольной резки, наружный диаметр — 100 мм; комплекты для штамповки; комплекты ступенчатых сверл; комплекты фрез для Т-образных пазов; метчики и штампы для нарезания резьбы.Метчики — наборы из 3 предметов (метрические) Метчики — наборы из 3 предметов (британские) спиральные сверла; Woodruff Cutting …
— Внешний корпус выдвигается на 48 дюймов для резки более тяжелых толщин. — Регулировка параллельной оправки — Внешний диаметр ножа: прибл. 12 — 14 дюймов — Размер ключа: 1,125 дюйма x 0,375 дюйма — Резьбовые гайки — Привод : Двигатель переменного тока 20 л.с., 1570 об / мин, редуктор Falk 240/480 В с обгонной муфтой с передаточным отношением 104,98: 1, FSO 900 Примечание: Приводная база настроена для добавления двигателя постоянного тока для привода продольной резки.
Выбор оправки для продольной пилы.Когда вы приобретете беседку, убедитесь, что у вас есть глубокая крышка с низким профилем. Вы должны сделать это, чтобы иметь допуск, если вам нужно вырезать проект, который должен сидеть в тисках. Это некоторые простые основы для продольной резки. Помните о них, работая над своим проектом, чтобы получить максимально качественный монтаж.
Пожалуйста, предоставьте размеры по вашим металлическим распоркам или размеры по вашей оправке для продольной резки. Мы автоматически добавим соответствующие зазоры, чтобы они подходили к оправке и шпонке, и убедимся, что внешний диаметр не превышает внешний диаметр проставки…. сделайте то, что вам нужно в вашей конкретной настройке. Итак, вы можете получить .006 «с двумя зелеными шайбами .003» …
Вам нужен планировщик мероприятий или аренда мероприятий по вашему случаю? Свяжитесь с Photo Booth Treasures в Анн-Арборе, штат Мичиган, чтобы создать незабываемый день! Предлагая фотобудки, реквизит, десертные буфеты и многое другое!
Вал для продольной пилы. Мой друг Питер из Кейптауна прислал мне на Рождество пилу для продольной резки. Его диаметр 63 мм, ширина 0,5 мм. Поэтому мне нужно было сделать для него беседку. На данный момент (декабрь 2005 г.) у меня есть список из 34 «вещей, которые нужно сделать», большинство из которых инструменты для создания других инструментов в списке.
Линии продольной резки Nova Slitter с оправкой 10 ″. Беседка до 15 дюймов и материал шириной 96 дюймов. Отрывной эжектор специального типа; Корпус подшипника с эксцентриситетом или прямыми подушками
Продажа б / у листовой и полосовой — Линия продольной резки 60 дюймов x 40000 фунтов Линия продольной резки DELTA
Double E — эксклюзивный поставщик оборудования для продольной резки Mario Cotta (держатели ножей, системы продольной резки и все аксессуары ) в Северной Америке.Усовершенствованные держатели ножей с запатентованными функциями делают резку проще и точнее, чем это возможно с другими альтернативами.
Double E — эксклюзивный поставщик оборудования для продольной резки Mario Cotta (держатели ножей, системы продольной резки и все аксессуары) в Северной Америке. Усовершенствованные держатели ножей с запатентованными функциями делают резку проще и точнее, чем это возможно с другими альтернативами.
Простые в установке и использовании ножи для продольной резки, формирования ребер и изменения положения дополнительных перфораторов за секунды. Ножи для продольной резки легко конфигурируются, и их можно разобрать, чтобы добавить набор штампов оптического перфоратора или дополнительные ножи в соответствии с вашими меняющимися потребностями.Складной подающий стол с роликовыми направляющими быстро адаптируется к разной ширине материала.
оправочные головки для продольной резки, инжектор, 300 л.с., вращающийся лоток для хранения продольной резки, установочный шпиндель, измельчители лома, конвейер для лома стальной ленты, контрольный стол, столы петлевого приямка, натяжная стойка с двумя тормозными колодками, стойка для установки сепаратора, прижимные ролики, выходные разделительные ножницы, выходной дефлекторный ролик, столик для резьбы, верхний разделитель, намотчик с внешним двигателем
Полный список см. на nordiccompany.com
Подготовьте распорку для разделения двух продольных пил по толщине спицы и установите ее на оправку, как показано.Совместите заготовку с верхом стопки по центру и фрезеруйте на глубину. Поднимите вертикальный скользящий винт, чтобы очистить его на глубину.
Выбор оправки для продольной пилы. Когда вы приобретете беседку, убедитесь, что у вас есть глубокая крышка с низким профилем. Вы должны сделать это, чтобы иметь допуск, если вам нужно вырезать проект, который должен сидеть в тисках. Это некоторые простые основы для продольной резки. Помните о них, работая над своим проектом, чтобы получить максимально качественный монтаж.
При установке оправок для продольной резки важно, чтобы ножи и распорные кольца были идеально чистыми и сухими.Верхняя оправка должна быть поднята так, чтобы ножи проходили свободно, после чего можно установить ножи для продольной резки и дистанционные кольца. Вертикальный зазор ножа «V» по отношению к толщине разрезаемого материала.

Боковое фрезерование Используется для обработки кромочной поверхности детали.	Изображение любезно предоставлено компанией Trulife Engineered Solutions.
Торцевое фрезерование Используется для обработки верхней грани детали.	Изображение любезно предоставлено блогом «Машиностроение».
Фрезерование пазов Используется для обработки между двумя краевыми поверхностями.	Изображение любезно предоставлено Custom Part Net.
Плунжерное фрезерование Используется для обработки по оси Z, требует концевую фрезу с центрированием.	Изображение любезно предоставлено Journal of Materials Processing Technology.
Разгон Используется для одновременной обработки в радиальном и осевом направлении, что приводит к угловой траектории. Траектории движения инструмента могут быть круговыми или линейными.	Изображение любезно предоставлено компанией Harvey Performance.

С носиком Конец этой концевой фрезы имеет форму шара, что делает ее идеальной для обработки трехмерных контуров. Их закругленные концы образуют высококачественные изогнутые поверхности.	Изображение любезно предоставлено Kennametal.
Бычий нос У этого инструмента скругленный угол, но плоское дно, и он может создавать скругление на дне стены.Угловой радиус менее подвержен поломке, чем острые углы на плоских концевых фрезах, поэтому концевые фрезы с выпуклым носом часто используются для черновой обработки.	Изображение любезно предоставлено компанией Ingersoll.
V-образная насадка (фаска) Эти концевые фрезы достигают острого края и обычно используются для снятия фаски или ломки острых кромок на деталях. Обычно они бывают под углом 90 и 60 градусов, а кончик может быть острым или отшлифованным.
Плоский Это концевые фрезы общего назначения, обычно используемые для фрезерования призматических 2D элементов.	Изображение любезно предоставлено Kennametal.
Черновая Зубцы на наконечнике для черновой обработки позволяют быстро удалить большое количество материала, оставляя шероховатую поверхность.	Изображение любезно предоставлено Kennametal.

Держатели для цельнолитых концевых фрез Концевые фрезы с фаской Weldon фиксируются установочным винтом, который обеспечивает надежный захват и минимальную потерю соосности.	Изображение любезно предоставлено Glacern.
Держатель цанги ER Цанги ER могут вмещать инструменты самых разных размеров и типов.Несмотря на то, что они известны своей универсальностью, они менее надежны, чем держатели гидравлических, термоусадочных и концевых фрез.	Изображение любезно предоставлено Micro Machine Shop.
Цанговые патроны Они обладают большей силой захвата, чем цанговые патроны, и более жесткие и точные. Вы обнаружите, что они используются в высокоскоростных приложениях с более крупными инструментами.	Изображение любезно предоставлено Glacern.
Патроны для сверл Сверлильные патроны представляют собой удобный держатель для обычных работ по сверлению отверстий, что упрощает переключение между сверлами.Вы также можете использовать цанговый патрон как замену сверлильным патронам.	Изображение любезно предоставлено Amazon.
Гидравлические держатели и держатели горячей посадки В этих специальных держателях используется жидкое или тепловое расширение для центрирования и сжатия инструмента. Оба обеспечивают отличную соосность инструмента.	Изображение предоставлено Machinery Market.
