Для чего нужна ультразвуковая ванна и где используется

Смотрите также обзоры и статьи:

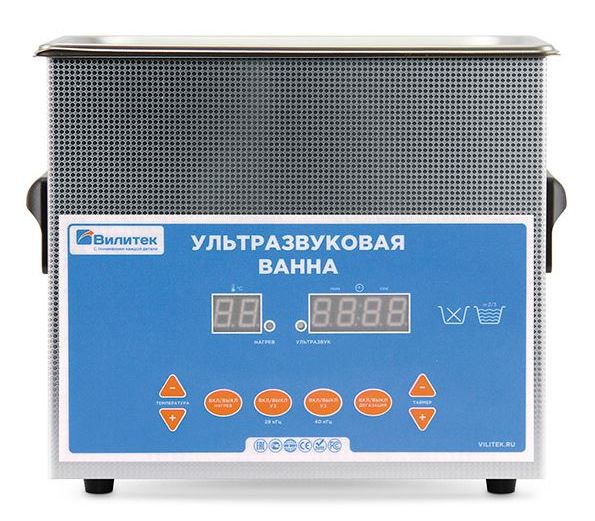

Что такое ультразвуковая ванна

Как очистить печатные платы от остатков расходников, других загрязнений после пайки, форсунки инжекторов и многое другое ? Причем без постоянного контроля со стороны человека. Ответ на загадку решается просто — воздушные пузырьки кавитации, или миниатюрные взрывы, которая создает в емкости ультразвуковая ванна, забирают с собой всю приставшую грязь, даже плотную и вьевшуюся, что считается более эффективным, чем моющие средства, ядовитая агрессивная химия.

Прибор состоит из генератора и стальной чаши. Объем мойки может составлять как 500 мл, для бытовых нужд, так и несколько десятков литров. Скорость очистки зависит от диапазона УЗ волн и установленного таймера. Для наполнения подойдет обычная дистиллированная вода. Некоторые производители предлагают, если предстоит сложная отмывка, специальную чистящую химию.

Но большинство из них утверждает, что бытовых моющих средств, для мытья окон или посуды, вполне достаточно.

10 примеров применения

Вот лишь немногие из направлений, когда растворять и механически воздействовать долго и дорого, а иногда и чревато последствиями:

1. Коллекционирование: отмывка изделий и драгоценностей — из серебра или золота. В некоторых случаях рискованно использовать стандартные методы очистки, так как есть вероятность нанести непоправимый ущерб старинным реликвиям, находившихся в земле десятки, а то и сотни лет. Ржавчина или легкие окаменелости хорошо удаляются, уже после первых 15 минут работы. Реставраторы, ювелиры и коллекционеры ценят эту чудесную «очистительную силу».
2. Радиолюбителям устройство требуется им для очистки плат после пайки, от флюса, припоя, других расходных материалов, жала.
3. Сервисные центры, автомастерские. Двигатель автомобиля потерял “лошадиные силы“, и при наборе скорости явно чувствуются рывки? Очистка популярна у станций по техническому обслуживанию для быстрой прочистки миниатюрных калиброванных отверстий карбюраторов, а также форсунок инжекторов. В автомобильных сервисах можно увидеть ультразвуковые ванны для СТО достаточно внушительных размеров, так как объекты, с которыми они работают, весьма объёмны.
4. Мастерские по ремонту, диагностике, отладке электронной бытовой техники и сервисные центры используют ультразвук с целью тщательного удаления загрязнений, накапливающихся годами с многоконтактных разъемов, клемм и штекеров.
5. Стоматологические клиники, больницы — стерилизация инструментов, ускорение химических реакций. Все эти заведения используют свои инструменты ежедневно, и от того, насколько они стерильны, зависит наше с вами здоровье.
6. Салоны красоты, тату, парикмахерские – используемые ими маникюрные принадлежности имеют отверстия, углубления, вращающиеся соединения, куда невозможно добраться механическими средствами.
7. Часовые мастера удаляют загрязнения с шестеренок, едва видимых винтиков, прецизионных микро пружинок и передаточных систем точнейших механизмов.
8. Точные оптические инструменты, тем более с высокой степенью кратности – часто становятся «клиентами» ультразвуковых ванна. Здесь даже пояснений не требуется – если есть даже тонкий налет жира или пыль, вряд ли можно что разглядеть. Например сменные линзы для бинокуляров или предметные стекла для микроскопов.
9. Все заведения, в которых используются столовые приборы многоразового применения. Чистота и гигиена – тот обязательный минимум, который мы хотим видеть в каждом ресторане, кафе, баре и т.п.
10. Поможет вам и в быту, при быстрой очиcтке компакт-дисков, очков, расчесок, бритв, щеток, цепочек. вставных зубов и небольших сервизов. Как не кажется удивительным, но и продукты фруктовых деревьев и кустов: виноград, вишни, клубника и малина будут не только очищены, но и обеззаражены.

Подводим итог. Один из самых надежных, быстрых и эффективных методов очистки всевозможных изделий: украшений, монет, радиодеталей, медицинских инструментов, столовых приборов и автомобильных деталей при помощи ультразвука, проходящего через слой жидкости, в которую погружены отмываемые объекты. Ультразвуковая ванна простая в использовании, не нуждается в покупке расходных материалов и специальной химии.

Главный вопрос, который необходимо задать себе перед покупкой — для каких целей вы будете ее использовать.

Опубликовано: 2017-05-22 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Поделиться в соцсетях

Ультразвуковая очистка деталей — 20 популярных вопросов

20 наиболее популярных вопросов об ультразвуковой очистке и ответы на них.

Очистка ультразвуком: вопросы и ответы

1. Что такое ультразвуковая очистка?

Ультразвуковая чистка является быстрым и эффективным экологически безопасным способом очистки, который использует ультразвуковую энергию, которая проходит сквозь соответствующий моющий раствор. Это обеспечивает высокоскоростное тщательное удаление нежелательных загрязнений с очищаемых элементов, расположенных внутри контейнера для жидкости, подвергающегося проникновению ультразвуковых волн. Этот метод очистки является одним из самых современных и эффективных способов удаления грязи с различных объектов, особенно в кратчайшие сроки и без возможного повреждения элементов. Способ ультразвуковой очистки основан на кавитации.

2. Что такое кавитация?

Кавитация – процесс быстрого формирования и рассеивания микро пузырьков в жидкости. Явление кавитации происходит, когда ультразвуковые волны проходят через жидкость. Ультразвук (звук высокой частоты, как правило, от 20 до 400 кГц) порождает чередующиеся волны высокого и низкого давления, которые производят крошечные полости (пузырьки). Они начинают расти от микроскопических размеров в фазе низкого давления, пока они не сжимаются, а затем лопаются на этапе высокого давления. Молекулы жидкости сталкиваются, высвобождая огромное количество энергии.

Энергия мгновенно увеличивает локальную температуру и формирует поток высокой энергии, направленный на поверхность очищаемого объекта. Эти пузырьки имеют огромную энергию, которая, направлена на очистку — ее выброс отделяет загрязнения от очищаемой поверхности.

3. Как получить ультразвук?

Ультразвуковая энергия звуковых волн высокой частоты преобразуется из высокочастотной электрической энергии с помощью преобразователя. Очистительная мощность устройства зависит от типа и мощности используемого преобразователя.

4. Как сконструирована ультразвуковая ванна?

Модуль ультразвуковой ванны включает в себя ультразвуковой генератор и специальные преобразователи, установленные на нижней части резервуара из нержавеющей стали. Резервуар должен быть заполнен жидкостью для образования среды очистки. Генератор вместе с преобразователем формируют переменные волны сжатия и расширения в жидкости на очень высоких частотах, как правило, от 25 до 130 кГц.

5. Для чего используется ультразвуковой нагреватель?

Ультразвуковой очиститель использует функцию нагрева, чтобы поддерживать температуру раствора на необходимом уровне между циклами очистки. В свою очередь, тепло, необходимое для очистки, образуется в процессе кавитации.

6. Что такое дегазация и зачем она нужна?

Дегазация – процесс предварительное удаление газов, которые могут присутствовать в очищающей жидкости. Кавитация должна происходить только после того, как все газы были удалены из моющего раствора. Это обеспечивает вакуум в формирующихся пузырьках. Они разрушаются, когда волна высокого давления попадает в стенку пузыря и выделяющаяся энергия способствует моющему средству в разрыве связей между очищаемыми объектами и их загрязнениями.

7. Как получить оптимальный результат очистки?

Вы можете получить наилучший результат ультразвуковой очистки только после выполнения простых шагов: следует выбрать правильный тип ультразвуковой ванны и резервуар нужного размера; выбрать соответствующее средство для очистки, подходящее для ваших целей; установить правильную температуру и время очистки.

8. Что такое прямая и непрямая очистка?

Когда вы размещаете очищаемые предметы в бак ультразвуковой ванны, наполненный моющим раствором — это называется прямой очисткой. Объекты, как правило, помещают в специальный перфорированной пластиковой поддон или в корзину, а не на дно бака. Однако, для прямой очистки вы должны выбрать жидкость, которая не приведет к повреждению бака ультразвуковой ванны. В противном случае, вы можете использовать неперфорированные лоток или стеклянный контейнер, залейте в него необходимую вам чистящую жидкость, и поместите предметы внутри. Такой метод называется непрямой очисткой. Имейте в виду, что уровень воды внутри резервуара должны достигнуть линии заполнения во время чистки, то есть около 3 сантиметрой от вершины.

9. Почему нужен специальный раствор для очистки?

Вы можете использовать различные жидкости для чистки, даже чистую проточную воду. Однако, сама вода не обладает очищающими свойствами, поэтому вам придется использовать специальный раствор для очистки, чтобы получить необходимый эффект. Вы размещаете в растворе очищаемые объекты, чтобы начать этот процесс, а кавитация помогает раствору разорвать связи между деталями и загрязнениями. Специальные растворы для очистки содержат определенные ингредиенты для повышения эффекта ультразвуковой очистки. Например, снижение поверхностного натяжения жидкости приводит к повышению уровня кавитации. Жидкость содержит эффективное увлажняющее вещество или поверхностно-активное вещество.

10. Какой раствор для очистки использовать?

Вы можете найти широкий выбор ультразвуковых чистящих средств, предназначенных для конкретных применений. Современные растворы содержат различные моющие средства, смачивающие вещества и другие реакционноспособные компоненты. Правильный выбор чистящего раствора определяет успех процесса очистки и помогает избежать нежелательных реакций с очищаемым объектом. Пожалуйста, обратитесь к техническим экспертам, прежде чем выбрать средство для ваших потребностей.

11. Какой раствор для очистки не следует использовать?

Никогда не используйте легковоспламеняющиеся растворы или жидкости с низкой температурой вспышки (бензин, бензол, ацетон и т. д.). Вызванная кавитацией энергия генерирует тепло, а высокие температуры могут образовать опасную среду в горючих растворах. Избегайте использования отбеливателей и кислот. Они могут повредить бак ванны из нержавеющей стали. В противном случае, при необходимости используйте их акуратно, однако, только для непрямой очистки. Следует иметь соответствующий контейнер для непрямой очистки, могут быть использованы стеклянные контейнеры.

12. Когда раствор для очистки следует заменить?

Рекомендуется заменить чистящее средство, когда раствор стал визуально грязным или когда снижается эффект очистки. Вы не обязаны менять раствор перед каждым новым циклом очистки.

13. Зачем нужно поддерживать уровень раствора на отметке индикатора уровня?

Каждый раз перед очисткой убедитесь, что уровень раствора находится в соответствии с индикатором уровня ванны. Он должен соответствовать показателю уровня с лотками и корзиной внутри. В противном случае, могут быть затронуты характеристики процесса очистки, может измениться частота очистки, может снизиться эффективность очистки, а ваша УЗ ванна может даже получить повреждения. Следование этому требованию позволяет обеспечить более высокую циркуляцию раствора вокруг очищаемых объектов и защитить нагреватели и преобразователи устройства от перегрева и толчков.

14. Какова продолжительность процесса очистки?

Время очистки зависит от ряда условий, наиболее важными из них являются: раствор для очистки, количество и тип загрязнений на объекте, температура очистки и требуемый уровень чистоты. Вы можете наблюдать удаление загрязнений сразу после начала цикла очистки. Вы можете настроить длительность процесса очистки в соответствии с вашими условиями. Обычно, вам придется установить примерно необходимое время, а затем проверить результат очистки, и повторить цикл очистки, если необходимо. Фактическое использование и результат очистки помогают оператору определить оптимальное время для определенных типов объектов, а также для конкретных типов загрязнений.

15. Какова рекомендуемая температура очистки?

Нагрев помогает ванне сделать процесс очистки более быстрым и эффективным. Обычно чистящие растворы созданы, чтобы обеспечить лучшие результаты и повышенные температуры. Вы можете определить оптимальную температуру, которая подходит для ваших нужд, чтобы обеспечить наиболее быстрые и эффективные результаты путем проведения экспериментов с различными типами загрязнений и очищаемых предметов. Как правило, вы можете получить наилучшие результаты в пределах 50°C ~ 65°C.

16. Должен ли я промыть детали после очистки?

Для удаления каких-либо вредных или нежелательных химических остатков от чистящего средства рекомендуется промыть объекты после очистки. Вы можете провести полоскание в вашй ультразвуковой ванне, заполненной простой водопроводной водой, или использовать водопроводную, дистиллированную или деионизированную воду и отдельный контейнер, если необходимо.

17. Почему следует выключить УЗ ванну, если она не используется?

Непрерывная эксплуатация ванны усиливает испарение раствора для очистки. Это может привести к понижению уровня жидкости в резервуаре, что может, в результате, привести к серьезному повреждению ванны. Выключите УЗ ванну после завершения цикла очистки и проверьте уровень раствора перед каждой операцией для того, чтобы обеспечить длительный срок работы устройства.

18. Может ли ультразвуковая очистка повредить мои детали?

Этот метод очистки, с некоторыми предостережениями, считается безопасным для большинства объектов. Хотя в процессе кавитации происходит мощное выделение энергии, это безопасно, так как энергия оказывается локализованной на микроскопическом уровне. Первое, на что вы должны обратить внимание, это правильный выбор раствора для очистки. Ультразвуковая мощность может усилить воздействие моющего средства на очищаемые предметы. Не рекомендуется применять ультразвук для очистки следующих камней: изумруд, малахит, жемчуг, танзанит, бирюза, опал, коралл и ляпис.

19. Каковы применения ультразвуковой очистки?

Обычно этот метод очистки используется для очистки предметов, частей и других объектов со сложной структурой поверхности и предметов, требующих обращения с особой осторожностью. Ультразвуковая очистка окажется полезной в химии, автомобильной промышленности, машиностроении, производстве полимерной продукции, научных исследованиях, здравоохранении, медицине, оружейном деле, ювелирном деле и других промышленных применениях.

20. Что запрещено при использовании ультразвуковой ванны?

• Никогда не размещайте предметы на дне резервуара для очистки. Это может привести к повреждению ванны, поскольку ультразвуковая энергия будет отражаться от очищаемых предметов назад на преобразователи. Всегда используйте лоток для очистки или корзину, обеспечив 30 мм расстояние между дном резервуара и очищаемыми объектами.
• Не допускайте падения УЗ ванны и избегайте других сотрясений. Это может привести к повреждению ультразвукового излучателя.
• Никогда не запускайте ванну без жидкости внутри резервуара.
• Никогда не используйте легковоспламеняющиеся жидкости, такие как бензин, бензол, ацетон по причинам пожарной опасности.
• Никогда не используйте УЗ ванну в очень пыльных местах.
• Никогда не используйте УЗ ванну при очень высоких температурах в течение длительных периодов времени.
• Никогда не пытайтесь очистить взрывоопасные предметы, боеприпасы, ручные гранаты, мины и т.д.
• Никогда не кладите животных или другие живые существа внутрь ванны и не используйте ванну для очистки своих домашних любимцев.

Yuriy Ter-Arutiunian,
Интернет-магазин Masteram

Ультразвуковая ванна: популярные модели

Очень хорошо себя зарекомендовали ультразвуковые ванны Jeken, которые ранее появлялись на рынке под брендом Codyson. Они производятся на китайском предприятии Jeken Ultrasonic Cleaner Limited по японским и немецким технологиям с 1998 года.

Для использования в ювелирных мастерских и магазинах, в салонах красоты, в стоматологических кабинетах, в домашнем хозяйстве и других отраслях часто покупают следующие ультразвуковые ванны в пластиковых корпусах:

Довольно недавно вышла новая серия ультразвуковых ванн в металлических корпусах, которые используются для всех вышеперечисленных применений, а также приобретают мастерские, медицинские учреждения, антикварные магазины, центры по обслуживанию электроники, производственные предприятия.

Конечно же, перечень возможных способов применения и рекомендуемых моделей далеко не полный. Для правильного выбора подходящей для ваших целей ультразвуковой ванны, рекомендуем вам обратиться за консультацией к нашей технической поддержке.

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Ультразвуковая ванна. Принцип работы | ПроИнструмент

В процессе интенсивной эксплуатации из-за нагрева некоторые части приборов и оборудования – пламенные горелки, мощные печатные платы, каналы огнестрельного оружия – покрываются тонким слоем нагара, состоящего из окисных плёнок, терморазложившихся частичек материалов и пр. Обычные методы очистки часто оказываются неэффективными. Поэтому для форсунок или для очистки плат используют ультразвуковые ванны.

Сущность метода

Ультразвуковая очистка происходит в специальной ванне, где с помощью электрических преобразователей происходит преобразование низкочастотного переменного тока в высокочастотные звуковые волны. Всякий раз, когда ультразвук высокой интенсивности возникает в растворе, там активизируются кавитационные процессы.

Суть этих процессов заключается в том, что под действием акустических колебаний высокой частоты в ограниченном объёме жидкой среды возникают газовые пузырьки. Стойкость пузырьков невелика, поскольку на них начинают действовать усилия давления от акустических волн или от давления жидкости. Поэтому пузырьки тут же разрушаются, выделяя при этом значительную энергию. Её бывает достаточно, чтобы за очень короткое время удалить всю грязь с деталей, которые погружены в моющий раствор.

Ультразвуковые ванны снабжаются высокочастотными генераторами, которые обеспечивают генерацию и распространение ультразвука. Эти колебания сообщаются очищающему раствору, вводя его в резонанс. Плотность энергии звукового поля при этом повышается настолько, что обуславливает эффект кавитации.

Ультразвуковые ванны специально используются для очистки мелких компонентов со сложной конфигурацией, которые содержат загрязнения в труднодоступных местах. Если загрязнения достаточно плотные, то в ультразвуковой ванне происходит гомогенизация загрязнений, после чего их легко удалить из ванны другими доступными способами.

Устройство и принцип работы

Ультразвуковая ванна состоит из следующих узлов:

1. Ультразвукового генератора.
2. Излучателя ультразвуковых колебаний.
3. Экрана-отражателя.
4. Рабочей ёмкости.
5. Нагревательного устройства.
6. Системы управления.

В качестве ультразвукового генератора чаще всего используют устройства с магнитострикционным или пьезоэлектрическим принципом действия. Для эффективной очистки подходят генераторы, излучающие колебания от 20…40 кГц (для маломощных ванн) до 300 кГц (для ультразвуковых ванн высокой производительности).

Излучатели пьезоэлектрического типа изготавливаются из кристаллов кварца. Этот минерал обладает свойством генерировать на своей поверхности электрические заряды, интенсивность и частота которых изменяются в зависимости от величины и частоты прикладываемых напряжений растяжения/сжатия.

Магнитострикционные излучатели более мощные (до 200…300 кГц). Они производятся из никеля, а также его сплавов с медью или железом. При помещении в магнитное поле детали, изготовленные из таких сплавов, интенсивно изменяют свою длину, что и является источником ультразвуковых колебаний.

Интенсивность колебаний и получающееся в результате этого акустическое давление возрастает с повышением температуры жидкости. Поэтому в схему ультразвуковой ванны вводят нагревательный элемент. Экран служит для формирования направленного потока ультразвуковых волн; его положение регулируют перед началом ультразвуковой очистки.

Жидкости для ультразвуковых ванн

Требования к составу жидкости связаны с её вязкостью и кислотным числом рН, которое определяет длительность и эффективность удаления поверхностных загрязнений. Практическое применение получили:

1. Водные растворы кислот (рH 5,0 или менее). Используются для удаления известковых отложений, окалины, ржавчины и некоторых минералов с поверхности стали и чугуна.
2. Щелочные растворы (pH 10 или выше). Используются для очистки олова, латуни, цинка, меди, нержавеющей стали (и других сталей аустенитного класса).
3. Ферментативные растворы. Разработаны для удаления загрязнений на основе белков с поверхности пластмасс, стекла, алюминия, латуни, титана и нержавеющей стали.
4. Деионизированная вода. Являясь нейтральным очистителем, хорошо действует на резину, пластмассу, стекло, ткани и металлы, но малоэффективна при стойких и плотных отложениях.

Выбор жидкости определяется такими условиями, как опасность коррозии (которая наиболее вероятна при использовании кислотных растворов) и вероятности разрушения некоторых минералов повышенной хрупкости – топаза, оникса, обработка которых возможна только в нейтральных растворах.

Для повышения эффективности ультразвуковой очистки в растворы добавляют эмульгаторы и нейтральные (мягкие) моющие вещества. С увеличением длительности применения рабочую жидкость заменяют, а внутреннюю поверхность ванны тщательно очищают от гомогенизированных частиц.

Ультразвуковая ванна ProsKit SS-803F

15 Января 2021

Ультразвуковая ванна ProsKit SS-803F

    Ультразвуковая чистка — это быстрый и безопасный метод очистки изделий из металлов, пластика, стекла. Он более тщательно и эффективно справляется с загрязнениями по сравнению с любым другим методом очистки. Для решения подобных задач используют специальный прибор- ультразвуковую ванну. В Интернет-магазине Эскор представлена Ультразвуковая ванна бренда ProsKit SS-803F.



Как работает ультразвуковая ванна?

    Вибрации, вызванные ультразвуковыми волнами, передаются в жидкость и удаляют загрязнение очень эффективно, и главное, мягко, без повреждений. Очистке поддаются поверхности многих объектов, которые другим способом обычно трудно очистить. Эффект достигается множеством маленьких пузырьков, которые образуются и взрываются под действием ультразвука. Данный эффект называется кавитация: грязь расщепляется на мелкие частицы и легко удаляется. Это экологически чистая «зеленая» технология, в которой нет вредных химических веществ. В работе используется обычная водопроводная вода.

Ультразвуковую ванну Pro’sKit SS-803F применяют для очистки различных изделий:

·         Мелкие металлические детали, подшипники, редукторы, клапаны, форсунки.

·         Предметы старины: монеты, металлические значки, браслеты часов.

·         Ювелирные изделия, золотые и серебряные украшения.

·         Очки в том числе и солнцезащитные очки.

·         Оптические диски: CD, DVD , VCD, и т.д.

·         Средства личной гигиены: электрические зубные щетки, головки электробритвы, бритвенные лезвия, зубные протезы, расчески и т.д.

·         Печатающие головки струйных принтеров, перьевые авторучки, резиновые штампы для печатей и т.д.

·         Металлическая или пластиковая посуда.

Особенности модели:

·        Pro’sKit SS-803F — герметичная, безопасная модель ультразвуковой ванны, которая проста в обращении.

·        Микропроцессорное управление термостата и цифровой дисплей позволяют контролировать время цикла очистки и температуру.

·        Время очистки можно установить на срок до 99 минут.

·        Усиленный дизайн крышки эффективно снижает уровень шума.

·        Улучшенные материалы повышают безопасность и долговечность всех характеристик прибора, в том числе и водонепроницаемость.

Технические характеристики:

• В комплект входят: корзина, подставка под часы, держатель дисков.
• Частота ультразвуковых волн 46,000 Гц (46 КГц).
• Размеры: 228 x 172 x 143 mm.
• Материал резервуара: нержавеющая сталь SUS304.
• Напряжение: 220-240V (50Hz).
• Пять циклов очистки: 90 /180 / 300 / 400 / 600 сек.
• Мощность: 50Вт.

Приобрести этот и другие приборы можно в Интернет-магазине Эскор.


Ждем Вас за покупками!

Искренне Ваш,
Эскор.

Как проверить работоспособность ультразвуковой мойки (видео)

Ультразвуковая мойка, или ультразвуковая ванна — удобное устройство для очистки инструмента. Но, как и любое техническое приспособление, она может поломаться, причём понять, работает ваша ультразвуковая мойка или нет, не так просто. Команда ресурса HygieneEdge сделала небольшой ролик, в котором демонстрируется способ проверки работоспособности ультразвуковой мойки. А мы сделали для этого ролика русские субтитры.

Всё, что вам потребуется — лист фольги и немного терпения.

Подписывайтесь на наш YouTube-канал: Канал стоматологического портала Stomanet.ru

Если вы неплохо понимаете английский, подписывайтесь на канал Hygiene Edge.

Собственно, вся проверка состоит из 5 шагов.

1. Вытащите корзину и наполните ванну водой до отметки.
2. Возьмите сложенный пополам лист фольги и опустите его в воду. Его длина должна соответствовать длине ванны.
3. В процессе проверки, лист не должен касаться дна ванны. Держите его посередине ёмкости.
4. Удерживая лист в таком положении, запустите мойку на одну минуту.
5. По прошествии минуты, выньте лист фольги. В нём должны появиться маленькие отверстия. Если отверстий нет, ваша ультразвуковая ванна не работает так, как должна. Пора отнести её в ремонт.

Хорошо, когда всё в клинике работает, как надо. В том числе и стены, которые можно украсить стоматологическими плакатами. Например, стилизованными «Анатомия зуба лайт» и «Анатомия зуба блюпринт»:



Или ярким «Как устроен зуб»:

Нажмите на названия плакатов, чтобы перейти в наш магазин, лучше рассмотреть их и оформить заказ. По России доставляем бесплатно, принимаем оплату от юр. лиц (по договору), банковскими картами, электронными деньгами.

Поделитесь материалом с друзьями и коллегами:

Зачем нужна функция дегазации в ультразвуковых ваннах? Автосканеры.RU

В данной статье мы коснемся одной интересной функции ультразвуковых ванн Одасервис, которое носит название «дегазация» . Зачем она нужна? Те , кто работал с УЗ ваннами , наверное, замечали, как в процессе работы в рабочей жидкости появляются пузырьки воздуха. Для понимания явления потребуется вспомнить курс школьной химии и физики. В жидкости могут растворяться газы. Более того, они там есть всегда, и это называется нормальной концентрацией газов в жидкости. За счет этого явления, например, рыбы могут дышать в воде, поскольку в ней растворен кислород. В дистиллированной воде газы тоже присутствуют, просто их концентрация значительно ниже.

Зачем нужна дегазация? Главная причина– это повышение эффективности очистки ультразвуком.

При запуске ультразвуковых генераторов появляется эффект кавитации. Происходит процесс образования-схлопывания областей с воздушными пузырьками, который вызывает гидроудары на поверхности предмета, которые и «отбивают» грязь от предмета. Стоит отметить, что поверхность  имеет свою геометрию, а еще на ней есть загрязнения, которые имеют свою форму (впадины, трещины и т.д.). Все неровности поверхности приводят к появлению интерференции и дифракции волн. При наличии растворенных газов в жидкости происходит их выделение под действием ультразвука. В месте образования воздушного пузыря мы можем получить эффект «стоячей волны».

Этот эффект сильно понижает КПД ультразвуковой очистки деталей. Пузырьки газа не схлопываются, а остаются на месте. При этом ультразвук уже не может выполнить свою работу качественно. Габариты данных областей могут отличаться в несколько раз. При микроскопических размерах они будут не заметны глазом, а поверхность после цикла очистки будет выглядеть плохо очищенной. Граничные размеры таких областей составляют около 5 мм, что уже хорошо заметно. После цикла очистки это будет выглядеть как неочищенное пятно. Это совсем не тот эффект, что ожидает потребитель. На помощь приходит ультразвуковая дегазация.

Использование режима дегазации при ультразвуковой очистке необходимо в случае:

• Очистки оборудования для лабораторных исследований;
• Очистки от пылемасляных загрязнений;
• При применении моющих средств, вступающих в реакцию с самим изделием, травлении;
• Подготовки изделия для проведения измерений; хорошо очищенная поверхность приборов/оборудования повышает точность проводимых ими измерений;
• Удаление газов из рабочей жидкости предотвратит кавитационный износ оборудования;

Различают два режима ультразвуковой дегазации:

• докавитационный;
• при наличии кавитации (кавитационный).

В докавитационной дегазации скорость изменения концентрации газов пропорциональна интенсивности звука. Использование прямых зависимостей не дает максимального эффекта. В условиях кавитации скорость изменения концентрации также пропорциональна интенсивности звука, однако рост интенсивности процесса связан на прямую с ростом самой кавитации. Другими словами, кавитация значительно ускоряет процесс дегазации.
В зависимости от вида загрязнения общий КПД процесса очистки за счет дегазации может быть повышен до +130% от обычной работы.

Ультразвуковые ванны ОДАСЕРВИС серий DS, LD, P имеют функцию ультразвуковой дегазации и предназначены для качественной очистки деталей автомобиля, электроники и т.д..

Тема:  УЗ ванны

описание конструкции и область применения, устройство и принцип действия

Времена научно-технического прогресса не проходят даром. Техника работает, выходит из строя, загрязняется. Иногда продлить срок службы изделия можно простой очисткой деталей от накопившейся грязи. Поэтому всё большую популярность набирают ультразвуковые ванны.

Основное место использования этих приборов — автосервис. Но и во многих других отраслях они бывают необходимы. В мастерских по ремонту компьютеров такая штука может пригодиться для очистки головок засохших картриджей от принтеров. В больницах с помощью ультразвуковой ванночки можно очищать хирургические и оптические инструменты, а также приборы. Да и дома бывает необходимость иметь такое приспособление всегда под рукой. Вот и возникает у многих людей вопрос: где взять схему ультразвуковой ванны, чтобы сделать её своими руками?

Что такое ультразвуковая ванна?

Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком. Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.

Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.

Схема устройства

Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические. Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.

Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.

Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.

Процесс очистки происходит следующим образом:

• в специальную ёмкость наливается очищающий раствор;
• в раствор опускается предназначенный для очистки предмет;
• включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
• эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.

Сфера применения ультразвука

Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:

• ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
• всё что связано с оптикой эффективно поддаётся очистке в ёмкостях с очищающим раствором;
• кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
• в химической промышленности кавитацией увеличивают скорость реакций;
• автопром и типография промывают детали и узлы механизмов;
• оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.

Как собрать ультразвуковые ванны своими руками?

Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.

Чтобы самому собрать ультразвуковой прибор для очистки, нужно хоть немного разбираться в физике. Тем, кто в школе собирал радиоприёмники, будет намного проще сделать своими руками такой прибор.

Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:

• стальной каркас для крепления в нём всех элементов;
• насос для нагнетания жидкости в ванну;
• импульсный трансформатор для повышения напряжения;
• любой сосуд из керамики;
• магниты от старого динамика;
• катушку с ферритовым стержнем;
• небольшая трубка из стекла или пластмассы;
• и, конечно же, жидкость, которая будет использоваться в работе.

Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.

1. На пластмассовую (стеклянную) трубку наматывается катушка. Ферритовый стержень не надо никуда убирать или приматывать: он так и остаётся висеть. Один конец ферритового стержня должен быть свободным. На него одевается магнит от динамика. Таким образом, получается магнитострикционный преобразователь или излучатель ультразвука.
2. Керамический сосуд крепится в стальном каркасе. Это и будет нашей ванночкой.
3. В дне керамического сосуда сверлится отверстие, в которую вставляется получившийся магнитострикционный преобразователь.
4. В ванночке (керамическом сосуде) делаются два отверстия для залива и слива жидкости.
5. В зависимости от того какой объём нужен в ультразвуковой ванне, своими руками можно установить и насос. В больших ёмкостях насос придётся ставить для ускорения поступления жидкости.
6. Так как напряжение в сети постоянно, понадобиться импульсный трансформатор. Такой трансформатор можно найти в старом компьютере или телевизоре.
7. Схема готова — осталось её испытать. Если возникнут недоделки их сразу же можно устранить.

Что надо знать при работе с ультразвуковыми ваннами?

Ультразвуковые ванны своими руками можно собрать и они будут работать. Но, как и в случае с изделиями заводской сборки, не стоит забывать о некоторых правилах.

1. В первую очередь соблюдать правила электрической и пожарной безопасности.
2. Перед началом работ обязательно провести внешний осмотр агрегата, тем более, если он сделан самостоятельно.
3. Во время работы установки нельзя руками трогать жидкость или очищаемую деталь. Если такое необходимо сделать, то обязательно на руках должны быть резиновые перчатки.
4. Без жидкости в ванночке работать с установкой нельзя. Собранные ультразвуковые ванны своими руками имеют открытый ферритовый стержень, который сам по себе очень хрупкий. При отсутствии рабочей среды ферритовый стержень просто разлетится на куски. В этом случае можно пострадать и от осколков, и от поражения электрическим током.
5. Если проводится чистка мелких изделий, то их лучше всего поместить в ванночку в стакане с чистящей жидкостью, а саму ёмкость заполнить простой водопроводной водой.

Как работает ультразвуковая очистка?

Ультразвуковая очистка

чрезвычайно быстрая и мощная.

Дело в пузыре

В основе ультразвуковой очистки лежит пузырь ; собственно, пузырей. Эти пузыри создаются звуковыми волнами, движущимися через воду. Это известно как Кавитация , которая представляет собой просто образование пузырьков (каверн) в воде. Если вы когда-нибудь видели пену, оставленную в воде вращающимся гребным винтом лодки, значит, вы видели кавитацию в действии.

Мы фактически не используем гребные винты

Хотя кажется, что гребные винты вращаются невероятно быстро при движении лодки, пузыри, которые они производят при вращении, нельзя использовать для очистки. Это связано с тем, что в то время как системы ультразвуковой очистки Morantz выполняют очистку с использованием кавитации, пузырьки, производимые нашими ультразвуковыми машинами , на сильно отличаются от пузырьков, производимых гребным винтом, по двум важным причинам:

• Во-первых, наши пузыри невероятно мощные по сравнению с пузырями пропеллера.
• Во-вторых, наши пузыри микроскопические, что делает их невероятно эффективными.

Как очищает кавитацию

Поскольку пузыри, подобные тем, которые создаются с помощью кавитации, представляют собой просто пустое пространство, их ничто не удерживает. В результате эти пузыри схлопываются, или лопаются , почти так же быстро, как и создаются. В наших машинах это происходит миллионы раз в секунду. Это постоянное сжатие производит огромную энергию вакуума в виде тепла и давления.Именно эта комбинация тепла и давления придает Ультразвуку способность и мощность очистки.

Почему ультразвуковая очистка настолько эффективна и действенна?

Когда кавитация происходит возле грязного объекта, вакуум, создаваемый миллионами постоянно взрывающихся пузырьков, создает крошечную волну давления, которая проникает глубоко в каждый уголок даже самых хрупких предметов. Эта крошечная волна давления вытесняет и разбивает грязь и другие загрязнения и аккуратно поднимает их.Результат — очень быстрая и эффективная очистка .

Как ультразвуковые аппараты Morantz создают кавитацию

Для создания кавитации системы ультразвуковой очистки Morantz используют наши современные цифровые генераторы Prowave ™ для питания электромеханических преобразователей, погруженных в резервуар с горячей водой. Эти генераторы активируют преобразователи, которые затем очень быстро вибрируют. Эта вибрация посылает звуковые волны через воду с частотой от 25 до 40 кГц, что вызывает кавитацию.

Чтобы узнать больше о ультразвуковой очистке или узнать о конкретных приложениях, щелкните следующие ссылки:

, что можно и нельзя! — Sonic Soak

Эти мини-стиральные машины такие удобные! Они позволяют вам сэкономить так много энергии, и мы говорим здесь не только об электричестве и воде, но некоторые из лучших ультразвуковых очистителей, таких как Sonic Soak , могут вымыть вашу одежду, украшения или овощи менее чем за 5 минут!

Лучшие ультразвуковые очистители помогут сохранить все вокруг в чистоте и здоровье.Вот руководство по правильному использованию машины для ультразвуковой очистки.

Что такое ультразвуковые очистители?

Ультразвуковые очистители — это интересные устройства, которые могут очистить практически все вокруг вашего дома. Вы можете использовать их для своей одежды, украшений, детского снаряжения, столового серебра, инструментов и даже овощей.

Sonic Soak — это первый ультразвуковой очиститель, который обеспечивает 99,9% удаление загрязняющих веществ. включая грязь, сажу, жир, бактерии, плесень и пятна крови.Помимо того, что он мощный, он более бережный, чем ручная стирка, и подходит для мытья деликатных вещей.

Ультразвуковые очистители

также широко используются в коммерческих целях. Они работают грамотно, чтобы сэкономить ваше время и деньги, продлевая срок службы ваших предметов.

Вот краткий обзор ультразвуковых очистителей.

Для чего нужен ультразвуковой очиститель?

Вы можете использовать ультразвуковые очистители для эффективной очистки предметов от частиц грязи и стойких пятен.Эти умные очистители используют высокочастотные звуковые волны для создания мощных вибраций в чистящем растворе.

Благодаря вибрации раствор очищает все виды поверхностей, шероховатых и гладких. Очищающее действие, производимое ультразвуковыми очистителями, помогает очищающему раствору проникать внутрь щелей и пор.

Как работает ультразвуковой очиститель?

Мощная вибрация, вызываемая ультразвуковыми очистителями, приводит к образованию миллионов пузырьков в чистящем растворе в секунду.Пузырьки увеличиваются в размере за счет всей энергии, а затем лопаются на поверхности предмета. Это известно как кавитация. Столкновение и разрыв вызывают давление на частицы грязи, заставляя их перемещаться.

Кавитационные пузырьки перемешивают раствор, удаляя любые загрязнения, прилипшие к таким поверхностям, как пластик, стекло, металл и т. Д. Чистящее движение жидкости позволяет ей достичь любых щелей и отверстий в изделии. Вся система предназначена для удаления самых твердых загрязнений и пятен.

Один из лучших ультразвуковых очистителей , Sonic Soak, является ярким примером портативных ультразвуковых очистителей. Он разработан, чтобы вызывать сильное перемешивание жидкости, что идеально подходит для тщательной очистки от любых загрязнений на микроскопическом уровне.

Ультразвуковая очистка может занять от пяти до двадцати минут, в зависимости от мощности очистителя и очищаемого объекта. Вы можете использовать машину для ультразвуковой очистки на различных поверхностях, без необходимости разбирать предметы перед очисткой.

Производительность лучшего ультразвукового очистителя

Производительность ультразвукового очистителя зависит от мощности и эффективности очистителя. Мощный преобразователь обеспечивает достаточную ультразвуковую энергию для активной очистки.

Если вам интересно, что такое преобразователь, это устройство, которое преобразует электрическую энергию в сильные звуковые волны, известные как ультразвуковая энергия, в ультразвуковых очистителях. Чем мощнее датчик, который вы используете, тем эффективнее будет чистка.

Ультразвуковая машина для очистки выполняет точную очистку, работая при этом очень тихо. Кроме того, он легкий и удобный для путешествий , так что везде, где бы вы ни находились, всегда будет чистая среда.

Вы можете носить с собой свою ультразвуковую чистящую машину, если хотите, чтобы ваши вещи оставались чистыми, независимо от того, как далеко вы находитесь от дома. Кейс для переноски пригодится, чтобы удобно носить устройство с собой в поездках.

Еще одна вещь, которая существенно влияет на процесс очистки, — это используемый вами чистящий раствор.Жидкость для ультразвуковой очистки специально предназначена для использования с очистителем для надежной очистки на микроскопическом уровне.

Проезд

Машины для ультразвуковой очистки невероятно просты в использовании. Просто выполните четыре простых шага, чтобы начать чистку как по волшебству.

Сначала наполните емкость водой, содержащей раствор для ультразвуковой очистки . Ультразвуковая очистка поможет раствору хорошо выполнять свою работу. Затем подключите настенный блок и поместите ультразвуковой очиститель в воду.

Затем поместите предмет, который нужно очистить, внутрь контейнера. Наконец, установите таймер (в зависимости от ваших потребностей в уборке) перед нажатием кнопки «Пуск».

Ультразвуковые очистители: что можно и нельзя

Примите несколько простых мер по уходу за своей ультразвуковой чистящей машиной, если вы хотите, чтобы она прослужила вам долгое время. Точно так же, как вы чистите с его помощью свои вещи, вам также нужно поддерживать чистоту в чистоте.

Мы рекомендуем вам соблюдать правила использования ультразвуковых очистителей для эффективной очистки, избегая при этом возможных несчастных случаев.

Dos

Вот краткий список того, что можно делать с ультразвуковой очистителем.

• Заполнить емкость до рекомендованного уровня

Перед тем, как приступить к очистке, наполните емкость водой и чистящим раствором . Вам нужно будет заполнить его до указанного уровня.

После того, как вы включили ультразвуковой очиститель, переполненный контейнер может вызвать выливание жидкости за пределы контейнера из-за вибрации.Это может быть очень опасно, если жидкость попадет на какой-либо другой электрический компонент. С другой стороны, меньшее количество жидкости может привести к неэффективной очистке.

• Используйте раствор для ультразвуковой очистки для эффективной очистки

Использование ультразвукового очистителя вместе с чистящим раствором помогает очистителю выполнять свою работу быстрее и лучше.

Некоторым из лучших ультразвуковых чистящих средств, например Sonic Soak, не обязательно нужен чистящий раствор, но Sonic Soak предлагает пакет ультразвукового чистящего раствора для самых тяжелых работ. Эти чистящие растворы призваны ускорить процесс ультразвуковой чистки!

Лучше использовать очистители на водной основе, так как очистители на основе растворителей не предназначены для ультразвуковой очистки. Вы можете купить отдельные чистящие средства для различных нужд уборки.

• Используйте негорючий чистящий раствор

Раствор может нагреваться из-за сильной вибрации пылесоса. Следовательно, для безопасности используйте негорючие растворы.Если раствор перегреется в сочетании с легковоспламеняющейся жидкостью, он может нанести большой ущерб и даже вызвать пожар.

Используйте для очистки безопасный раствор на водной основе. Вы также можете приготовить свой собственный раствор, смешав воду и моющее средство.

• Выберите оптимальную температуру для очистки

Выбор идеальной температуры для различных предметов обеспечит точную очистку. Хотя высокие температуры ускоряют разложение грязи, они также вызывают более быстрое испарение и повреждение мягких материалов.

Перед установкой температуры убедитесь, что вы следуете техническим характеристикам системы. Также имейте в виду, что чем горячее жидкость, тем меньше время очистки.

• После использования отключите настенный блок от сети

Подключите настенный блок к розетке после того, как вы добавили чистящий раствор и предмет в контейнер. Затем отключите устройство от сети после завершения очистки, чтобы избежать перегрева или опасностей, связанных с электричеством.

Нельзя

Вот некоторые ограничения, с которыми вы можете столкнуться при использовании ультразвуковой чистящей машины.

• Не кладите предметы, непригодные для ультразвуковой чистки

Хотя ультразвуковые очистители предназначены для очистки почти всех мелких и средних предметов, есть несколько исключений. Некоторые хрупкие украшения или определенные драгоценные камни могут быть повреждены ультразвуковым очистителем. — это список всех украшений, которые можно или нельзя очистить с помощью ультразвукового очистителя.

Более того, некоторые электронные устройства, например микрофоны, могут не подходить для ультразвуковой очистки.Размещение неподходящих электронных устройств в растворе может привести к их необратимому повреждению. Это также может быть опасно для вашего окружения.

• Не пытайтесь самостоятельно ремонтировать пылесос

Ультразвуковой очиститель не так уж и сложно понять. Тем не менее, мы рекомендуем вам никогда не связываться с системой самостоятельно с намерением ее отремонтировать.

Ультразвуковые очистители предназначены для работы от высокого напряжения. Если у вас нет предыдущего опыта ремонта таких систем, вы можете нанести вред пылесосу и себе.

Более того, если вы откроете устройство дома, вы можете потерять прилагаемую к нему гарантию. Всегда пользуйтесь гарантией или консультируйтесь со специалистом по поводу ремонта.

• Не прикасайтесь к чистящему раствору без защиты

Когда ультразвуковая очистка заработает, не засовывайте руки в раствор. Очиститель нагревает жидкость вибрирующими движениями, и прикосновение к жидкости голыми руками может повредить вашу кожу.

• Не используйте для очистки нерекомендуемую жидкость

Не используйте для ультразвуковой очистки нерекомендуемые или легковоспламеняющиеся жидкости.Никогда не используйте жидкости, такие как бензин или спирт, так как они могут испаряться или даже вызвать пожар. Мы рекомендуем вам использовать раствор на водной основе для безопасной и быстрой очистки. Вот список всех растворов (естественных или нет), которые вы можете использовать с вашей машиной для ультразвуковой очистки.

• Не кладите слишком много предметов одновременно

Хотя вы хотите выбросить все сразу, чтобы сэкономить время, не перегружайте свой контейнер. Это может повредить ваши предметы, так как их поверхности будут тереться друг о друга, вызывая царапины.

Точно так же не рекомендуется очищать предмет с блестящим покрытием. Это может привести к повреждению покрытия и потускнению. Даже если на уборку ваших вещей уходит больше времени, мы считаем, что безопасность важнее.

Сводка

Мы без малейшего колебания можем сказать, что ультразвуковые очистители пришли на замену вашим обычным чистящим устройствам. Они обеспечивают беспроблемную очистку с помощью интеллектуальной ультразвуковой технологии.

Ультразвуковая машина для очистки, такая как Sonic Soak , может по существу очистить все, что может поместиться в контейнер.От стирки до еды и детских вещей — вы можете использовать их для самых деликатных вещей без какого-либо риска.

Если вы правильно будете следовать инструкциям, вы сможете максимально эффективно использовать ультразвуковой очиститель. Это простой способ уберечь вашу семью от серьезных рисков для здоровья и уберечь свои вещи.

Ультразвуковые очистители тише обычных стиральных машин. Эти многоцелевые чистящие устройства становятся все более популярными в домашнем хозяйстве и никуда не денутся.

Ультразвуковая очистка — обзор

13.4.5 Ультразвуковая очистка

Низкочастотная ультразвуковая очистка основывается на струйном действии схлопывающихся кавитационных пузырьков, контактирующих с поверхностью, для создания струи жидкости под высоким давлением на поверхности, как показано на рисунке 13.6. . Ультразвуковая очистка часто является хорошим способом удаления плохо приставших частиц после шлифовки или абразивной обработки и может использоваться с растворителями для удаления адсорбированных загрязнений. Ультразвуковая струя хороша для удаления крупных частиц, но менее эффективна, поскольку размер частиц уменьшается до субмикронного диапазона.

Рисунок 13.6. Ультразвуковая кавитация: (a) Пузырьки в жидкости без пузырьков, (b) Пузырьки, контактирующие с поверхностью

Кавитационные пузырьки образуются под действием напряженной части ультразвуковой волны в текучей среде и растут со временем. Достигаемый размер обратно пропорционально зависит от частоты и поверхностного натяжения жидкости. Высокие частоты (> 60 кГц) дают пузырьки меньшего размера и более высокую плотность пузырьков. Ультразвуковая волна создается магнитострикционными или электрострикционными преобразователями, которые могут быть прикреплены к стенкам резервуара, содержащего жидкость, или погружены в жидкость в виде зонда, который может концентрировать ультразвуковую энергию на небольшой площади.Обычно преобразователи работают на частоте 18–120 кГц при плотности энергии около 100 Вт / галлон жидкости. Размер ультразвукового очистителя может составлять от пяти галлонов для небольшого очистителя до очень больших систем, использующих множество датчиков.

Размер кавитационных пузырьков в жидкости зависит от давления пара, поверхностной энергии и температуры жидкости. Например, чистая вода при 60 ° C и 40 кГц имеет максимальный размер кавитационных пузырьков около 100 микрон. Если присутствует поверхностно-активное вещество, размер пузырьков меньше из-за пониженной поверхностной энергии. Давление струи от схлопывающегося пузыря может достигать 300 фунтов на квадратный дюйм. Кавитационная струя более энергична для более холодных сред и когда в пузырьке отсутствуют газы, препятствующие его схлопыванию. Примечание. Ультразвуковая кавитация большой мощности может привести к разрушению поверхности хрупких материалов и приданию им микрошероховатости поверхности пластичных материалов. Это может повлиять на рост пленки и ее адгезию.

Плотность ультразвуковой энергии уменьшается по мере удаления от преобразователя; следовательно, энергия кавитации максимальна вблизи поверхности преобразователя.Акустический поток приводит к общему движению жидкости от поверхности датчика. Если преобразователи установлены на дне резервуаров, это приведет к попаданию загрязняющих веществ, осевших на дно резервуара, в зону очистки. Следовательно, кавитирующая жидкость должна непрерывно фильтроваться.

При использовании преобразователя с фиксированной частотой в жидкости образуются узлы и пучности (стоячие волны), которые вызывают колебания энергии кавитации в зависимости от положения. Эти модели стоячих волн могут быть изменены путем отражения волн давления от поверхностей в резервуаре.Это изменение кавитации в зависимости от положения можно отчасти преодолеть с помощью генерации качающейся частоты. Типичная система использует 40 ± 2 кГц. Если качание частоты не используется или есть большие колебания энергии кавитации в зависимости от положения, детали следует перемещать из одной области в другую в резервуаре во время очистки. Ультразвуковые частоты превышают диапазон слышимости человеческого уха, а слышимый шум от ультразвукового очистителя обусловлен вибрацией поверхностей в очистителе.

Переменные в ультразвуковой очистке включают:

•

Амплитуда и частота волны давления (плотность энергии, характер стоячей волны)

•

Тип очищающей жидкости, если она отличается от среды преобразователя

•

Поверхности в среде преобразователя, которые должны передавать волны давления

•

Поток и фильтрация жидкости

•

Температура жидкости

•

Загрязняющие жидкости, такие как вода

•

Содержание газа в жидкости

•

Энергия кавитационной имплозии (температура, высота импульса ультразвуковой волны)

•

Плотность кавитации изменяется в зависимости от положения в резервуаре

•

Плотность кавитации изменяется во времени

• 9029 5

Форма импульса давления

•

Характер последовательности ультразвуковых циклов («время покоя», «время дегазации», циклов на последовательность)

•

Геометрия системы и соответствующих приспособлений

Температура преобразователя / чистящей среды важна не только для дегазации (удаления газов) жидкостей, но также для улучшения очистки и максимизации кавитации. Некоторые оптимальные температуры для жидкостей для ультразвуковой очистки:

•

Вода с моющими средствами, поверхностно-активными веществами и т.д .: 130–150 ° F

•

1,1,1-трихлорэтан: 100–110 ° F

•

Перхлорэтилен: 180–190 ° F

Интенсивность кавитации зависит от свойств жидкости. Энергия, необходимая для образования кавитационного пузырька в жидкости, пропорциональна поверхностному натяжению и давлению пара жидкости.Таким образом, чем выше поверхностное натяжение жидкости, тем больше энергии требуется для образования пузыря и тем больше энергии выделяется при схлопывании пузыря. Например, вода с ее поверхностным натяжением около 70 дин / см трудно кавитировать. Однако с поверхностно-активным веществом поверхностная энергия может быть снижена до 30 дин / см, и кавитация будет легче. Кавитация усиливается с повышением температуры; однако энергия струи уменьшается при более высоких температурах. Растворенные в жидкости газы попадают в кавитационный пузырь, смягчают схлопывание и уменьшают энергию струи; поэтому жидкости следует дегазировать для максимальной эффективности очистки.Растворители особенно чувствительны к растворенным газам.

Ультразвуковая эрозия или деформация алюминиевой фольги или поверхности из металлизированного алюминием стекла может использоваться для определения мощности кавитации, которой подвергается поверхность в ультразвуковом очистителе. Общее правило заключается в том, что ультразвуковая кавитация должна образовывать 10 отверстий на площади 1 × 2 дюйма на алюминиевой фольге толщиной 1 мил за 10 секунд. Интенсивность кавитации можно изучить, наблюдая за кавитационным повреждением ряда алюминиевых фольг с увеличивающейся толщиной.Повреждение изменяется от образования отверстий до ямок и точечной коррозии, в зависимости от толщины фольги. Интенсивность кавитации ультразвукового очистителя должна быть нанесена на график как функция положения с фиксаторами и подложками в положении, поскольку отражения от поверхностей могут изменить распределение энергии кавитации. Характер кавитации следует периодически проверять, особенно при изменении крепления. Для измерения распределения энергии кавитации в резервуаре коммерчески доступны датчики энергии (ватты на галлон), но необходимо следить за тем, чтобы распределение волны давления было таким же, как при использовании.Датчики полезны для сравнения работы резервуара со временем, сравнения загруженных и ненагруженных условий, а также для сравнения одного резервуара с другим. Некоторые работы были выполнены с использованием сонолюминесценции для визуального контроля интенсивности кавитации.

Крепление очень важно при ультразвуковой очистке для обеспечения очистки всех поверхностей. Как правило, общая площадь деталей в см ² не должна превышать объем бака в см ³ . Детали следует разделить и подвесить так, чтобы очищаемая поверхность была параллельна направлению распространения волны напряжения.Детали не должны задерживать газы, что предотвращает смачивание поверхности кавитирующей жидкостью. Следует использовать металлические или стеклянные крепления небольшой массы и открытой конструкции. Энергопоглощающие материалы, такие как полиэтилен или фторполимеры, не следует использовать в приспособлениях или контейнерах, поскольку они поглощают ультразвуковую энергию. Подложки не следует свободно класть на дно контейнера, подвешенного в жидкости преобразователя.

Часто очищающая жидкость фильтруется в проточной системе, которая обменивает 25–50% своего объема в минуту.Это особенно желательно, когда система используется непрерывно. Для непрерывного удаления загрязнений, которые накапливаются на поверхности жидкости, можно использовать систему переливного бака. В процессе очистки можно использовать каскадную ультразвуковую систему с тремя станциями повышения чистоты растворителя или промывочной воды.

Ультразвуковую очистку необходимо использовать с осторожностью, поскольку струйное воздействие может вызвать высокое давление, которое вызовет эрозию и приведет к трещинам на поверхности хрупких материалов. Например, при применении мощных лазеров было показано, что продолжительная ультразвуковая очистка стеклянных поверхностей увеличивает рассеяние света от поверхностей, что указывает на повреждение поверхности. Было показано, что ультразвуковое перемешивание создает частицы за счет эрозии поверхности контейнера. При эрозии нержавеющей стали образуется в 500 раз больше частиц, чем при эрозии стеклянных контейнеров Pyrex ™. Во всех исследованных случаях частицы материала контейнера образовывались при длительном использовании. Резонансные эффекты могут также механически повредить устройства в ультразвуковой очистке.Ультразвуковая кавитация также может быть источником точечной коррозии и потери адгезии тонких пленок. Повреждение поверхности можно контролировать, регулируя плотность энергии кавитации и / или контролируя время нанесения.

Современные ультразвуковые очистители могут иметь:

•

Регулировка частоты

•

Частотная развертка

•

Программа волновой последовательности

•

Контроль энергии

• Контроль энергии

•

Контроль температуры

•

Фильтрация

Ультразвуковая очистка: как это работает и когда следует использовать?

Мойка — важный этап в процессе подготовки деталей к нанесению покрытия или сварке. Для многих типов деталей и компонентов ультразвуковая очистка является наиболее безопасным и эффективным способом выполнения работы.

Однако, поскольку ультразвуковая очистка — это лишь один из множества имеющихся в вашем распоряжении методов мойки деталей, вам нужно понять, как она работает, прежде чем решать, является ли она лучшим решением для вас!

Вот наши ответы на наиболее часто задаваемые вопросы об ультразвуковой очистке: как работает ультразвуковая очистка, когда она идеальна и действительно ли она эффективна по сравнению с более мощными альтернативами.

Что такое ультразвуковой аппарат и как он работает?

Ультразвуковые машины используют преобразователи и электрические генераторы ультразвуковых волн для генерации высокочастотных звуковых волн.

Обычно преобразователи изготавливаются из пьезоэлектрических кристаллов, размер которых изменяется при приложении электрического напряжения.

Эти устройства эффективно преобразуют электрическую энергию в энергию механической / звуковой волны, которая излучается через резервуар для очистки или «ванну» в ультразвуковой машине.

Как работает ультразвуковая очистка?

Высокочастотные звуковые волны, генерируемые преобразователями и генераторами волн, передаются в жидком растворе воды и растворителя, вызывая кавитацию.

Кавитация — это просто взрыв молекул раствора в результате прохождения через них высокочастотного звука (волн давления). Это чрезвычайно высокое изменение давления на очень небольшой площади вызывает сильное перемешивание на поверхности деталей, погруженных в раствор.

Перемешивание поверхности или «микроочистка» в системе ультразвуковой очистки очень однородна по всей поверхности (включая глухие отверстия и внутренние детали детали), поскольку перемешивание формируется в растворе, в который помещена деталь. Это позволяет очищать деталь или компонент снаружи и внутри, независимо от их геометрии!

Пошаговая процедура ультразвуковой очистки выглядит так:

1. Поместите детали, которые вы хотите очистить, в резервуар ультразвукового аппарата.
2. Наполните бак достаточным количеством жидкости (воды или чистящего раствора), чтобы погрузить деталь (детали).
3. Закройте резервуар и активируйте ультразвуковой аппарат.
4. Внутри преобразователи и генераторы электрических ультразвуковых волн заставляют резервуар вибрировать и вызывать кавитацию. Это давление вытесняет грязь, ржавчину и другие загрязнения с деталей.
5. Примерно через 5 минут содержимое резервуара чистое и готово к нанесению покрытия!

Какие детали идеально подходят для ультразвуковой мойки?

Практически любые детали или компоненты могут получить пользу от ультразвуковой очистки, но это более хрупкие или сложные детали, которые действительно были созданы для этого метода.

В отличие от вибрационной или барабанной очистки, при щадящей, но тщательной ультразвуковой очистке детали не соприкасаются друг с другом. В результате внешний вид или состав деталей не меняется. С другой стороны, барабанная очистка и вибрационная очистка являются преднамеренно агрессивными процессами, которые выигрывают от соприкосновения деталей друг с другом и / или с чистящей средой.

Ультразвуковая мойка также идеально подходит для отдельных крупных деталей.В Latem Industries наши ультразвуковые резервуары могут вмещать детали длиной до 4 футов и шириной 2,5 дюйма.

Можно ли удалить ржавчину с помощью ультразвуковой промывки?

Latem Industries использует запатентованный процесс, который позволяет удалять ржавчину с деталей или компонентов с помощью ультразвуковой промывки. Поскольку ржавчина или коррозия могут возникать практически на любой детали, ультразвуковая промывка быстро и эффективно удаляет ржавчину с хрупких деталей или деталей сложной формы.

Фактически, ультразвуковая очистка не только удаляет коррозию, но и полностью нейтрализует ржавчину, возвращая деталям их первоначальную идеальную отделку!

Нужна ультразвуковая чистка? Поговорите с канадскими экспертами по массовой отделке!

От больших и сложных до маленьких и деликатных — Latem Industries предлагает экономичное решение для очистки каждого компонента.Чтобы узнать больше об ультразвуковой мойке или получить бесплатное предложение, свяжитесь с нами через Интернет или по телефону 1-888-664-9998. Мы с нетерпением ждем возможности помочь вам добиться идеального результата!

Как работают датчики ультразвуковой очистки?

Преобразователи для ультразвуковой очистки преобразуют высокочастотный электрический сигнал системы ультразвуковой очистки в звуковые волны в очищающем растворе. Эти системы состоят из ультразвукового генератора, преобразователя и резервуара для чистящего раствора.Низкие частоты от 20 кГц до 160 кГц используются для очистки тяжелых, трудно очищаемых загрязнений с прочных деталей, а более высокие частоты до 2 МГц используются для бережной очистки хрупких деталей.

Ультразвуковой генератор вырабатывает электрический сигнал, напряжение которого изменяется с выбранной ультразвуковой частотой. Когда напряжение подается на пьезоэлектрические кристаллы в преобразователях Kaijo, кристаллы слегка меняют форму. По мере роста и падения напряжения кристаллы удлиняются и укорачиваются.В результате металлическая пластина, прикрепленная к кристаллам, вибрирует в соответствии с ультразвуковой частотой. Когда датчик погружается в очищающий раствор, вибрация металлической пластины создает ультразвуковые волны.

Датчик ультразвуковой очистки Характеристики

Ультразвуковые преобразователи

должны генерировать равномерное и постоянное распределение звуковых волн в очищающем растворе, выдерживая при этом вибрации, температуру и очищающее действие ультразвуковой системы очистки.Ультразвуковые звуковые волны создают высокоэнергетические кавитационные пузырьки в чистящем растворе, и хотя эти пузырьки отвечают за очищающее действие, они также могут разъедать материалы, которые не были выбраны должным образом. Чистящий раствор может содержать слабые растворители и может быть нагрет для более быстрой очистки. Ультразвуковые преобразователи должны надежно работать в этой среде.

Корпус датчиков ультразвуковой очистки Kaijo изготовлен из полированной нержавеющей стали 316L, поэтому на датчики не влияет очищающий раствор и они могут противостоять потенциальному питтингу кавитационных пузырьков.Они герметично закрыты и могут работать в чистящих растворах при температуре до 100 градусов по Цельсию. Преобразователи нижнего частотного диапазона доступны на 600 Вт и 1200 Вт, в то время как более высокочастотные блоки могут работать до 1200 Вт. Относительно высокие номинальные мощности гарантируют, что все части резервуара для чистящего раствора получают равномерный уровень ультразвуковых волн.

Типы датчиков ультразвуковой очистки

В зависимости от применения очистки и различных требуемых видов очистки могут использоваться датчики погружного, привинчиваемого или навесного типа.Погружные ультразвуковые преобразователи представляют собой независимые блоки и являются наиболее гибкими в своем применении. Блоки с болтовым креплением предназначены для полупостоянного размещения на баке для очистки, а установленные блоки интегрированы в бак. Каждый тип функционально одинаков, но способ монтажа зависит от того, как будет использоваться система ультразвуковой очистки.

Для очистки с использованием существующих резервуаров наиболее подходящими являются погружные датчики или датчики с болтовым креплением.Погружной тип более гибок и может быть помещен в разные резервуары, или для одного и того же резервуара могут использоваться разные преобразователи. Эти погружные преобразователи просто прикрепляются к ультразвуковому генератору с помощью кабеля, а затем их можно перемещать и помещать в очищающий раствор без какой-либо процедуры установки. Преобразователь с болтовым креплением больше подходит для очистки одного конкретного вида. Если регулярно чистить одни и те же детали, частота, мощность и чистящие баки остаются неизменными.В этом случае преобразователи можно прикрутить к резервуарам и оставить там. Преобразователи могут быть установлены вдоль стенок резервуаров или на дне.

Навесные преобразователи

часто интегрируются в систему «под ключ», которую клиенты могут купить для конкретного применения. Эти системы менее гибкие, но все необходимое функционально согласовано и включено в пакет «под ключ» и предлагает экономичное решение.

Независимо от требований к очистке, Kaijo может помочь клиентам выбрать ультразвуковые изделия, такие как генераторы и преобразователи, или порекомендовать комплексные системы, которые удовлетворят их потребности.Свяжитесь с Kaijo для получения бесплатной консультации и предложения по телефону 408 675-5575.

Что такое ультразвуковая чистка? | Ультравэйв

17 августа 2020 г.

Ультразвуковая очистка — это использование звуковых волн, проходящих через воду, для создания микроскопических взрывов, удаления загрязнений с поверхностей, укромных уголков и трещин. Взрывающиеся пузырьки действуют как микроскопические чистящие щетки по всему резервуару для чистки и удаляют грязь со всего предмета, гораздо более эффективно, чем большинство других методов.

Преимущества

В ультразвуковом очистителе везде, где соприкасается вода, происходит ультразвуковое воздействие. Ультразвуковая очистка погружает предметы в ванну с водой, позволяя глубоко очистить все участки предмета.

Глубокая очистка нескольких предметов одновременно.

Все мы знаем, насколько проще пользоваться посудомоечной машиной, чем мыть вручную каждую посуду и столовые приборы. Точно так же несколько инструментов и приспособлений можно очищать вместе в ультразвуковой очистителе.В отличие от посудомоечной машины, ультразвуковые ванны позволяют деталям с щелями, впадинами и глухими отверстиями очищать их так же, как и поверхности, к которым легче добраться.

Уверенность в том, что каждая чистка эффективна, независимо от того, кто ее выполняет.

Наши ультразвуковые ванны можно запрограммировать таким образом, чтобы при нажатии кнопки каждая очистка была точно такой же, как предыдущая. Как бы мы ни старались, невозможно каждый раз повторить тщательную стирку вручную. Это даже более серьезная проблема, если вы полагаетесь на разных сотрудников для выполнения задачи.

Уборка в других помещениях вашего предприятия

Новые правила означают, что если у вас есть клиенты, вам нужно будет убирать между посещениями. Это отнимает много времени и может ограничить вашу дневную доходность. Вам не нужно смотреть, как ультразвуковая ванна выполняет свою работу, вы можете оставить для чистки более мелкие предметы, пока вы занимаетесь дезинфекцией поверхностей и других более крупных предметов, что экономит ваше время и деньги.

Как это работает?

Технический процесс: ультразвуковая энергия вводится в водоем через преобразователи, передавая вибрации в резервуар через металлические блоки.Вибрация металлического резервуара означает, что резервуар эффективно излучает ультразвуковую энергию в водоем. Это ультразвуковая энергия, которая производит очищающий эффект.

Что это значит для вас?

Ультразвуковая кавитация: эффект очистки

Взрывающиеся пузырьки в воде быстро создают высокие температуры и давления в крошечном пространстве. Когда взрывы вступают в контакт с погруженным предметом, кавитационные пузырьки действуют как микроскопические чистящие щетки по всему резервуару для очистки, удаляя грязь без необходимости использования химикатов.Действие минимальное, поэтому оно обеспечивает высокоэффективную, но бережную очистку, избегая повреждений, которые могут быть нанесены при чистке предметов вручную.

Как работает ультразвуковой очиститель?

Ультразвуковой очиститель использует кавитацию ультразвуковых волн для воздействия и удаления загрязняющих веществ с поверхности объекта, чтобы быстро мыть. Он отличается высокой чистотой и высокой скоростью очистки. Специально для глухих отверстий и различных геометрических объектов он обладает уникальным очищающим эффектом, которого нельзя достичь другими методами очистки.

Ультразвук — это звуковая волна с частотой более 20 000 Гц. Он имеет хорошую направленность, сильную проникающую способность, позволяет легко получать более концентрированную звуковую энергию и может преодолевать большие расстояния в воде. Его можно использовать для измерения расстояния, скорости, стирки, сварки, дробления камней, стерилизации и дезинфекции и т. Д. Он имеет множество применений в медицине, военном деле, промышленности и сельском хозяйстве. Ультразвук получил свое название потому, что его нижний предел частоты примерно равен верхнему пределу слуха человечества.

Принцип работы ультразвукового очистителя можно объяснить явлением «кавитации». Когда звуковое давление ультразвуковых колебаний, распространяющихся в жидкости, достигает атмосферного давления, его плотность мощности составляет 0,35 Вт / см ² . В это время пиковое значение звукового давления ультразвуковой волны может достигать вакуума или отрицательного давления. Однако на практике отрицательное давление отсутствует, поэтому в жидкости создается большая сила, которая втягивает молекулы жидкости в ядро ​​кавитации полости.Эта полость очень близка к вакууму. Он разрывается, когда ультразвуковое давление достигает максимума в обратном направлении. Сильный удар, вызванный разрывом, удалит грязь с поверхности объекта. Это явление ударных волн, вызванное схлопыванием бесчисленных крошечных кавитационных пузырьков, называется явлением «кавитации».

В частности, через преобразователь ультразвуковой чистящей машины акустическая энергия мощного источника ультразвуковой частоты преобразуется в механическую вибрацию, и ультразвуковая волна соотносится с моющей жидкостью в канавке через стенку канавки для стирки.Из-за излучения ультразвуковых волн микропузырьки в жидкости в резервуаре могут сохранять вибрацию под действием акустической волны.

Когда звуковое давление или интенсивность звука находятся под давлением и достигают определенного уровня, пузырь быстро расширяется, а затем внезапно закрывается. При этом ударная волна генерируется в момент закрытия пузыря, что вызывает давление 1012-1013 Па и локальную регулировку температуры вокруг пузыря. Огромное давление, создаваемое этой ультразвуковой кавитацией, может разрушить нерастворимые загрязнения и заставить их дифференцироваться в растворе.Прямое и многократное воздействие кавитации пара на грязь может не только нарушить адсорбцию грязи и поверхность очищаемой части, но также вызвать усталостное повреждение и удаление слоя грязи. Вибрация пузырька газа предназначена для очистки твердой поверхности. Как только слой почвы может быть просверлен, пузырьки сразу же «просверливают» вибрацию и заставляют слой почвы опадать. Из-за кавитации две жидкости быстро диспергируются и эмульгируются на границе раздела. Когда твердые частицы обертываются маслом и прилипают к поверхности очищающей части, масло превращается в эмульсию, а затем твердые частицы выпадают сами по себе.

Когда ультразвуковые волны распространяются в очищающей жидкости, возникают переменные положительные и отрицательные звуковые давления, образующие струи и ударяющие по очищающим частям. В то же время, поскольку нелинейные эффекты вызывают акустические и микроакустические потоки, а ультразвуковая кавитация генерирует высокоскоростные микроструи на границах раздела твердых и жидких тел, все эти эффекты могут разрушать грязь, удалять или ослаблять граничные слои грязи, увеличивать эффект перемешивания и диффузии, ускорение растворения растворимых загрязнений и усиление очищающего эффекта химических чистящих средств.
